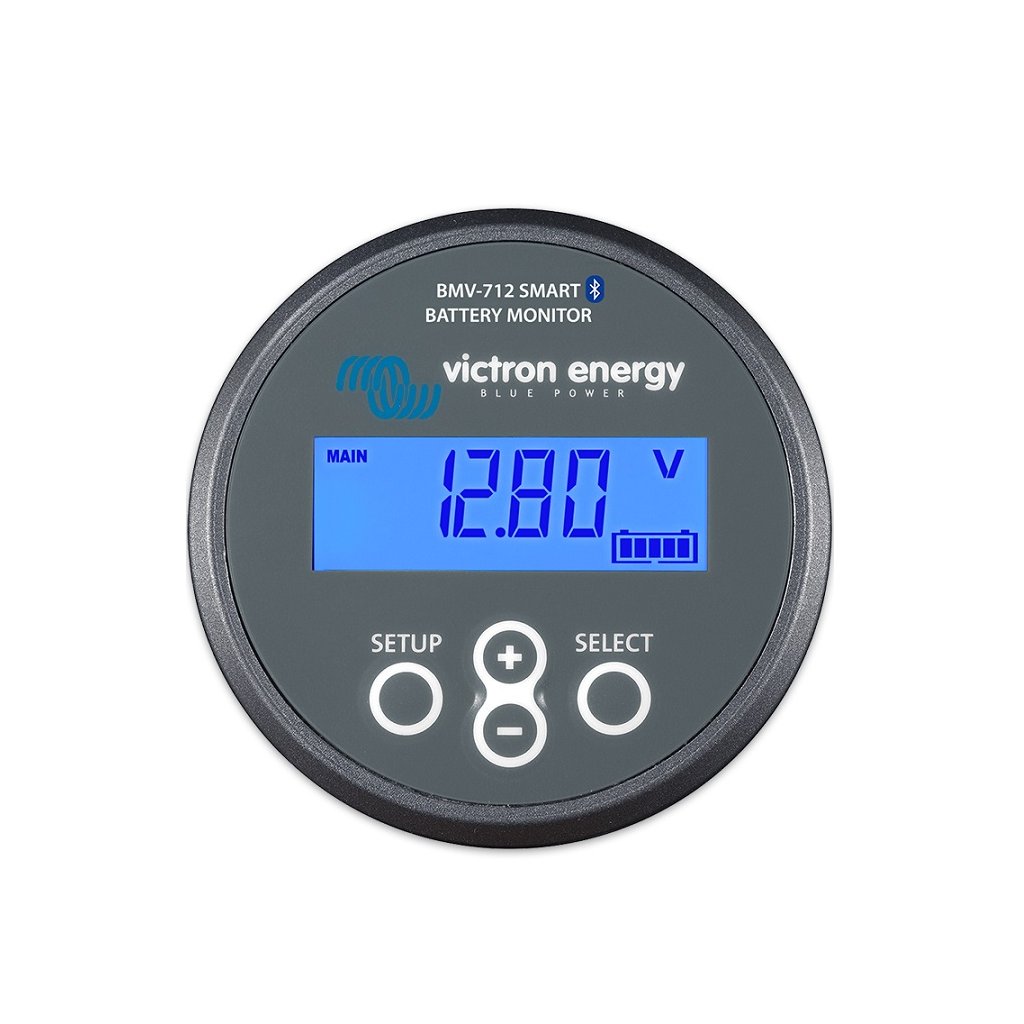

BMV 712 Smart akkumulátor állapotfigyelő Bluetooth-al

A BMV-követők új, nagy pontosságú akkumulátor-felügyeleti rendszerek.

Miért érdemes az akkumulátor működési körülményeit figyelni? A hosszabb élettartamért! Az akkumulátorok részletes nyomon követése lehetővé teszi számunkra, hogy észleljük az esetleges működési hiányosságokat, így biztosítva a gyors javítást a hosszú akkumulátor-élettartam érdekében.

Alkalmas minden típusú ólom-sav akkumulátorhoz, beleértve az AGM és gél akkumulátorokat is. Az akkumulátor kapacitásának egyszerű beállítása (gyári beállítás 200 Ah). 12, 24, 36, 48, 60, 120, 144 és 288 V automatikus feszültségérzékelés. A műszer időszakos automatikus kalibrálása a megbízható mérési eredmények érdekében (manuálisan is elvégezhető). A BMV 700H változatot magas üzemi feszültségű (70-350 V DC) rendszerekhez tervezték, a BMV702 változatot két akkumulátor felügyeletére vagy egy akkumulátor vagy xxx hőmérsékletének felügyeletére tervezték. A nyomkövető Li-on akkumulátorokhoz is alkalmas.

A BMV-712 Smart Battery Monitor a BMV-702-hez képest integrált Bluetooth technológiával is rendelkezik. A BMV-712 Smart egyszerűsíti a rendszer telepítését és növeli a rendszer teljesítményét a Bluetooth vezeték nélküli kommunikációs technológiának köszönhetően, amely a legtöbb más Victron Energy termékben is megtalálható.

Alapvető megjelenített értékek:
- az akkumulátor aktuális feszültsége (V)
- az akkumulátorba befolyó (pozitív értékek - töltés) vagy onnan távozó (negatív értékek - kisütés) áram (A)

- az akkumulátorba belépő (pozitív értékek - töltés) vagy onnan kilépő (negatív értékek - kisütés) aktuális teljesítmény (W) (feszültség szorozva az árammal)
- az akkumulátorból a készülékek működtetéséhez felvett teljes energiamennyiség amperórában (Ah) kifejezve

- az akkumulátor jelenlegi töltöttségi százaléka
- az akkumulátor 50%-os lemerüléséig eltelt becsült (bonyolultan kiszámított) idő órákban, adott energiafogyasztás mellett

Műszaki paraméterek:
- tápfeszültség 6,5 - 95 V DC

- energiafogyasztás kivilágítatlan kijelzővel és kikapcsolt relével: 4 mA (12 V) és 3 mA (24 V)

- energiafogyasztás kivilágítatlan kijelző és bekapcsolt relé esetén: 15 mA (12 V) és 8 mA (24 V)

- üzemi feszültség: 12, 24 és 48 V (önérzékelés)

- maximális áram a söntön keresztül: -500 és +500 A között (az akkumulátor kisütése és töltése)

- maximális eltérés a leolvasott feszültségben ±0,01 A 0 - 100 V-nál
- maximális eltérés az áramerősség leolvasásában ±0,01 A 500 A-s shunt esetén

- maximális kapacitásleolvasási eltérés ±0,1 Ah az akkumulátorok 0-100 Ah kapacitásaihoz

- maximális kapacitásleolvasási eltérés ±1 Ah az akkumulátorok 100 - 9999 Ah kapacitásaihoz

- maximális eltérés a töltés leolvasásában ±0,1%

- maximális eltérés a hátralévő idő becslésében ±1 óra (1-240 óra)

- a leolvasott teljesítmény maximális eltérése ±1 W a - 100 W és 1 kW közötti tartományban

- az akkumulátor teljes kapacitása 20 - 9999 Ah
- üzemi hőmérséklet-tartomány -20 és + 50 °C között
- a tényleges nyomkövető körátmérője: 63 mm

- az egyedi nyomkövető sapka négyzetmérete: 69 x 69 mm

- egyedi nyomkövető mélysége: 31 mm

- kapcsoló relé: 60V/1 A maximum

- a nyomkövető súlya: 70 g

- a bili súlya: 315 g

- az oldalfal rögzítő csavarjait: M10
- anyag: műanyag

A nyomkövető tárolja a kiválasztott múltbeli adatokat és az elért küszöbértékeket:
- az akkumulátor legmélyebb lemerülése
- az akkumulátor legutóbbi kisütésének mértéke
- az akkumulátor kisütési/töltési ciklusainak száma
- az akkumulátor átlagos kisülési értéke
- az akkumulátor teljes lemerüléseinek száma
- maximálisan elérhető akkumulátor-feszültség
- minimálisan elérhető akkumulátorfeszültség
- az utolsó teljes akkumulátortöltés óta eltelt napok száma

A BMV-700 nyomkövető szállítása a következőket tartalmazza:
- egyedi nyomkövető háttérvilágítású digitális kijelzővel és vezérlőkkel
- műanyag nyomkövető sapka, 69 x 69 mm-es méretekkel
- 500A/50mV sönt 500 A maximális áramerősségre tervezve (a negatív akkumulátor-kábelre szerelendő)
- 10 m hosszú RJ12 UTP kommunikációs és tápkábel (a nyomkövető és a sönt csatlakoztatása)
- 2 m hosszú szerelőkábel biztosítékkal a pozitív kábelhez való csatlakozáshoz.

Maga a nyomkövető a falba integrálható anélkül, hogy hátulról kellene hozzáférni (fedett csavarok).

500 A-nál nagyobb áramokhoz 1000 és 2000 A-ra tervezett helyettesítő sönt is rendelhető. A nyomkövetőn legfeljebb 9 999 A maximális áramerősségű söntök használhatók 1-100 mV feszültségtartományban (mindkettő állítható).

A monitor kapcsolható relével rendelkezik. Ez a mért akkumulátorszint alapján aktiválódik/deaktiválódik. A gyári beállítás szerint akkor kapcsol be, amikor az akkumulátor töltöttsége 50% alá csökken, és akkor kapcsol ki, amikor az akkumulátor töltöttsége eléri a 90%-ot. Ezek az értékek a beállításokban módosíthatók. Lehetőség van a kapcsolási logika megfordítására is, azaz a relé alapértelmezés szerint be van kapcsolva, alapértelmezés szerint ki van kapcsolva. A relé olyan eszközök be- és kikapcsolására használható, mint például külső riasztó, áramfejlesztő stb.

A mentett beállítások és a mért múltbeli és határérték-adatok akkor is tárolva maradnak, ha a nyomkövető áramellátása megszakad.

Vizuális és akusztikus riasztás a túl- vagy alulfeszültség, a feltöltött vagy lemerült akkumulátor esetén.

Lehetőség egy további energiaforrás, például egy generátor kapcsolására egy relén keresztül, meghatározott feltételek mellett.
