DCI 50A DV áramérzékelő

Termék részletes leírása

A DCI50A egyenáram-érzékelőt az akkumulátor és a hibrid inverter közötti áram figyelésére tervezték, a GreenBonO vezérlő tartozékaként, ha a GreenBonO-t egy hibrid vagy szigetüzemű erőmű optimális kihasználására használják.

A terminálok csatlakoztatása:
Az érzékelő 3 csatlakozót tartalmaz:
Bal oldali csatlakozó: +5V - pozitív feszültségellátás
Középső csatlakozó: GND - közös a tápellátás és a kimeneti jelek számára
Jobb oldali csatlakozó: Idc - a mért árammal arányos kimeneti feszültségjel

Csatorna orientáció

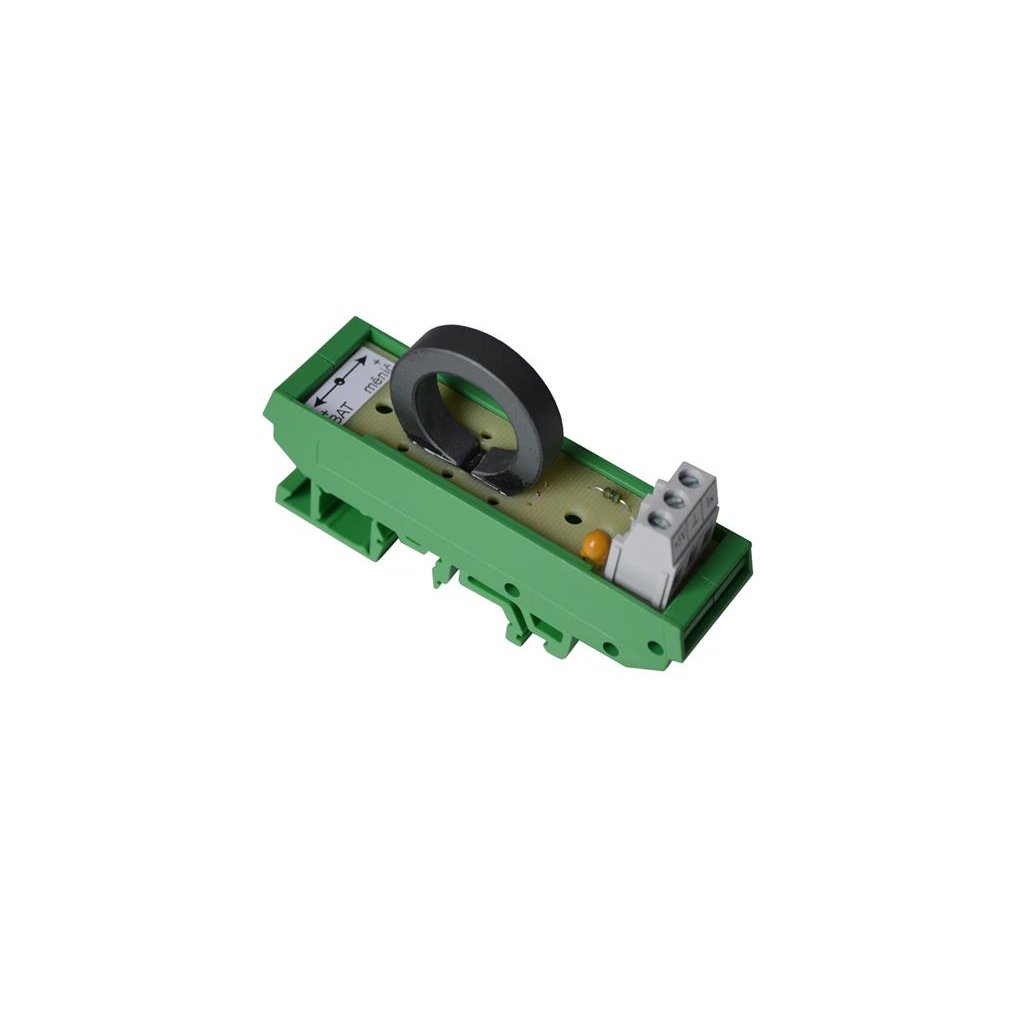

a fényképen látható. Ha a csatlakozótömb alul van, és a "plusz" vezeték át van vezetve, akkor az akkumulátor az érzékelőtől balra, az inverter pedig jobbra van.

Műszaki paraméterek:

- tápfeszültség 4,75÷5,25V=
- 5V energiafogyasztás <10mA
- mért áramtartomány -50A ÷ +50A
- a ferritgyűrű belső átmérője 20 mm
- méretek: 83 x 23 x 42 mm
