DUAL - szerelvény fűtési kombinációhoz - szekrény nélkül - 3/4"xEK; 2 utas; sárgaréz
Kód: 557670KSTermék részletes leírása
IVAR elosztószerelvény.CI 557 KS, méret: 3/4" x EK, 2-irányú
- DUAL - szerelvény padlófűtés és radiátoros fűtés kombinálásához
- PN 6, T = +90 °C
- csatlakozó menet belső 3/4" F
- anyag sárgaréz CW617N
A készlet tartalmazza:
- elosztó vezérlő áramlásmérőkkel
- gyűjtőcső elzárószelepekkel
- rögzítő konzolok
- termosztatikus szelep termosztatikus fejjel és különálló merülőhőmérséklet-érzékelővel az állandó hőmérséklet-szabályozáshoz
- szabályozó szerelvény
- keringető szivattyú vezetékekkel
- biztonsági termosztát
- 2 db automatikus szellőzőszelep
- hőmérő
- 2 db forgó leeresztő szelep
A rendszer radiátor részének +75 ˚C / +65 ˚C hőmérséklet-gradiensre ajánlott
Beépített keringető szivattyú: EVOSTA 2 40-70/130
A keringetőszivattyú kikapcsolása nem része a gyűjtőcsőnek, ez egy főszabályozóval vagy IVAR.AC 614 E keringetőszivattyú vezérlő termosztáttal oldható meg.

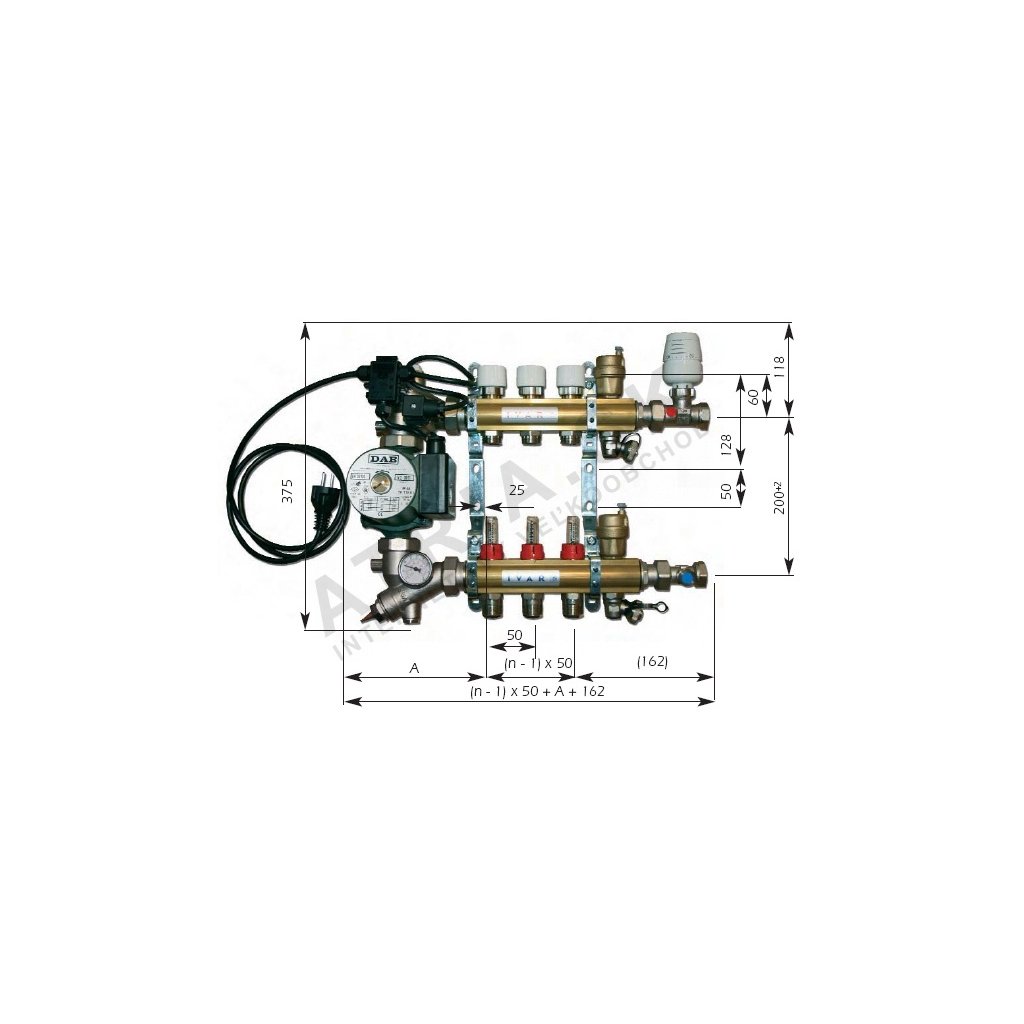

A szivattyú elülső elfordulása A = 165, építési mélység = 160 mm
A szivattyú oldalirányú elfordulása A = 220, építési mélység = 132 mm
Megjegyzés:
A szerelvény bemeneténél lévő termosztatikus szelep helyettesíthető egy VDS 01, 02 típusú, Vats flow, Kv típusú termosztatikus szeleppel.
Figyelem!
- az áramlásmérő a bemeneti vízszabályozó szerelvénybe van beépítve
- a szerelvényt NEM kondenzációs kazánnal vagy hőszivattyúval való együttes használatra szánták
- a kereskedő nem felel a rendszerben lévő szennyeződések által okozott működési hibákért
Értesítés:
A fűtési rendszer üzembe helyezése előtt, különösen padló- és radiátoros fűtés kombinálása esetén, erősen ajánlott a teljes rendszert a gyártó utasításai szerint átöblíteni. Javasoljuk, hogy a rendszert GEL.LONG LIFE 100-zal kezelje.
Az elosztók szekrényekben vannak tárolva, ajánlott hosszukat az elosztótáblázat tartalmazza. Az elválasztók legmagasabb ponton történő beállítása gyakorlatilag követelmény (vigyázzunk az alaprajzok szintváltozásaival). Kivételt képez a felső emeleten lévő kis padlóösszefolyók szellőztetése a fürdőszobai létrán keresztül. Ha a padlórendszer csak a fürdőszobákban készül, akkor lehetőség van a radiátorrendszer visszatérő ágából származó csővezeték polietilén védőburkolattal történő felhasználására, vagy ennek a párhuzamos huroknak a végén közvetlen működésű hőmérséklet-szabályozót alkalmazni, hogy alacsony hőmérsékletű hűtést biztosítson (figyelem! termikusan el kell választani a radiátoros kör visszatérő vezetékétől, hogy az ne legyen hőhatással).
További információért látogasson el a https://www.systemova-doska.sk/podlahove-vykurovanie/Autoroldalon található kérdés-feleletre:
