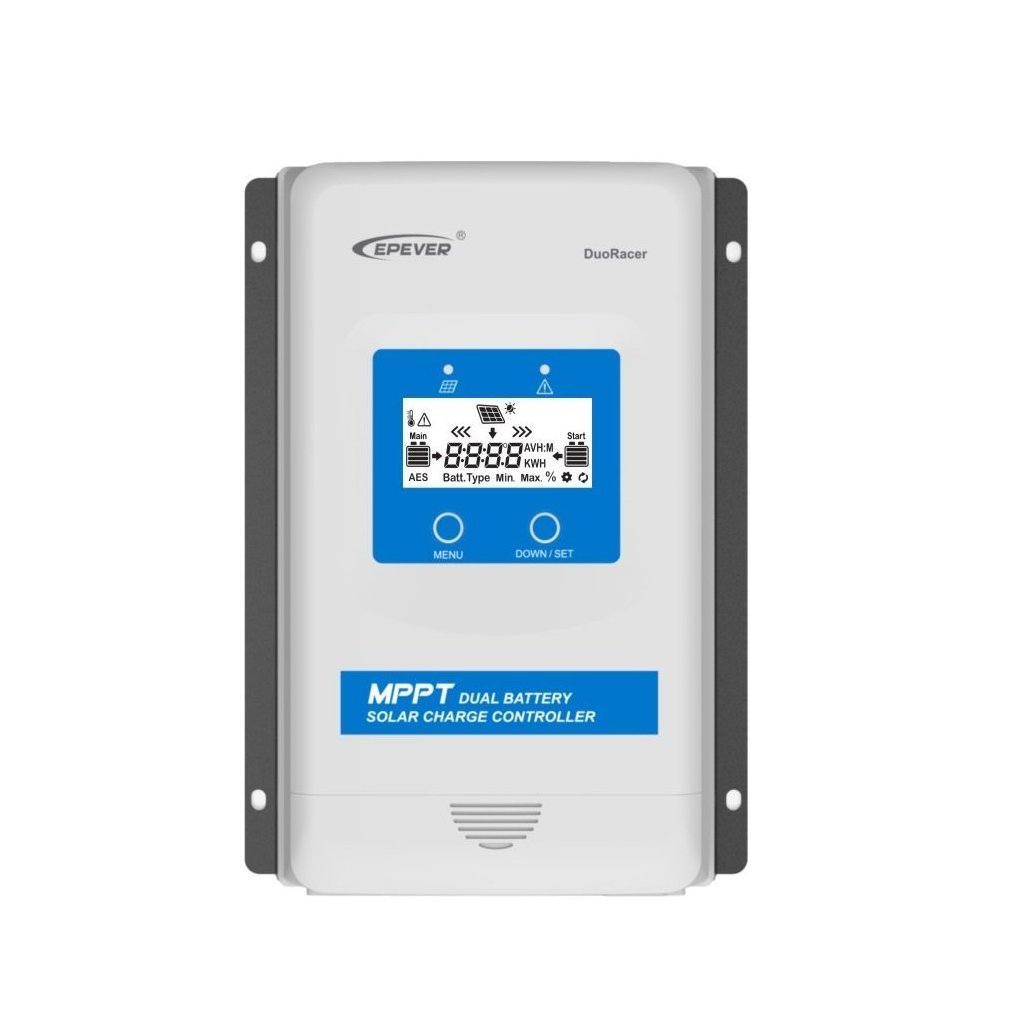

Epever DR2210-DDS napelemes MPPT vezérlő, 12/24V, 20A, bemenet 100V DuoRacer

Termék részletes leírása

A DuoRacer sorozatú MPPT-vezérlőt két akkumulátor töltésére tervezték, amelyek alkalmasak lakókocsikhoz, hajókhoz stb. Panelfeszültség 100 V-ig és maximális töltőáram 20 A, akkumulátor 12/24 V, PV max. 260/520 Wp.

A DuoRacer MPPT töltésszabályozót úgy tervezték, hogy két akkumulátort - a fedélzeti és az indító akkumulátort (az alábbiakban BATT1 és BATT2 néven látható) töltsön egy napelemes rendszerben. Ez a vezérlő többféle főakkumulátor-típust (BATT1) támogat, beleértve a zárt, zselés, elárasztott, LiFePO4 és Li-NiCoMn akkumulátorokat, amelyek alkalmasak lakóautókhoz, lakóautókhoz, hajókhoz stb. A készülék automatikusan érzékeli az indítóakkumulátor-rendszer (BATT2) feszültségét, és a feltételek teljesülése esetén feltölti az akkumulátort.

A szabályozó inverterként működik, azaz képes a magasabb bemeneti feszültséget és az alacsonyabb áramot alacsonyabb feszültséggé (áramnövekedéssé) feldolgozni nagy hatékonysággal. Így gyakorlatilag bármilyen napelemet használhatunk.
A DuoRacer napelemes vezérlő a legújabb mPPTMaximum PowerPoint Tracking) technológia - Maximális teljesítménypont-követés kifinomult követési algoritmussal, ahol a napelemmodul azon az ideális feszültségen működik, amelyet a napelemmodul a legnagyobb rendelkezésre álló teljesítmény mellett képes előállítani. A hagyományos PWM-vezérlővel összehasonlítva az MPPT-technológia körülbelül 30%-kal növeli a töltés hatékonyságát.
A modell akkumulátorának maximális töltési teljesítménye 20 A, ami 12 V-os akkumulátor esetén 260 Wp, 24 V-os akkumulátor esetén 520 Wp panelteljesítménynek felel meg. Ha a panel nagyobb teljesítményt ad, akkor a vezérlő csak a névleges maximális teljesítményre korlátozza. A PV panelek teljesítménye nem lehet nagyobb, mint a szabályozó névleges teljesítményének 1,5-szerese - azaz 390 Wp vagy 780 Wp!

A napelemek sorba köthetők, de üresjárati kimeneti feszültségük, az úgynevezett Voc, soha nem haladhatja meg a Voc 100 V üresjárati feszültséget - ezen érték túllépése tartósan károsítja a szabályozót (itt figyelembe kell venni, hogy a napelemek feszültsége a környezeti hőmérséklet csökkenésével nő, és a napelem paramétereiben megadott Voc érték 25 °C-on van megadva). Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 90 V-ot.)

Fő jellemzők:
- Maximális teljesítménypont-követési technológia rendkívül gyors követési sebességgel és több mint 99,5%-os követési hatékonysággal.
- Fejlett MPPT vezérlő algoritmus az MPP sebességveszteség és az időveszteség minimalizálására.
- Szélesebb MPP működési feszültségtartomány a PV-modulok kihasználtságának javítása érdekében.
- Automatikus töltésvezérlés és töltési áramkorlátozás funkció (BATT1).
- Az ST, TI és Infineon alkatrészek magas minősége és alacsony meghibásodási aránya a termék élettartamának biztosítása érdekében.
- Az adaptív háromfokozatú töltési üzemmód áramkörének digitális vezérlése a BATT1 élettartamának növelése érdekében.
- A BATT1 típusa a LED/LCD segítségével állítható be.
- Ha hosszabb ideig nem történik töltés, és a PV-tömb alacsony feszültségű (PV<5V), a vezérlő alacsony teljesítményű üzemmódba kapcsol.
- 100%-os töltés és kisütés az üzemi hőmérséklet-tartományon belül.
- AES vezérlőjel az autóhűtőhöz.
- Standard Modbus protokoll és RS485 kommunikációs port (5 V, 200 mA).

Beépített kijelző funkció:
Kijelzőhurok: PV feszültség ' PV áram ' PV energia ' Termelt energia ' BATT1 feszültség ' BATT1 áram ' Max. feszültség BATT1 ' Min. feszültség BATT1 ' Hőmérséklet BATT1 ' Akkumulátor típusa BATT1 ' Feszültség BATT2 ' Áram BATT2 ' Max. bATT2 ' Min. feszültség BATT2 ' PV feszültség

Alapvető specifikációk:
Névleges töltési teljesítmény: 260 W (12 V) vagy 520 W (24 V)
Névleges akkumulátorfeszültség 1: 12/24 V DC
Névleges akkumulátorfeszültség 2: 12/24 V DC vagy auto
Akkumulátor bemeneti feszültségtartomány: 8,5-32 V
Akkumulátor típusa: zárt (alapértelmezett) / zselés / elárasztott / LiFePO4 / Li-NiCoMn / felhasználó
Névleges töltési áram: 20 A
Max. pV nyílt áramköri feszültség: 100 V (92 V kb. 25 °C-on)
Átalakítási hatásfok: max. 97,5%
Méretek: 243,7 x 158 x 63 mm
Súly: 1,1 kg
