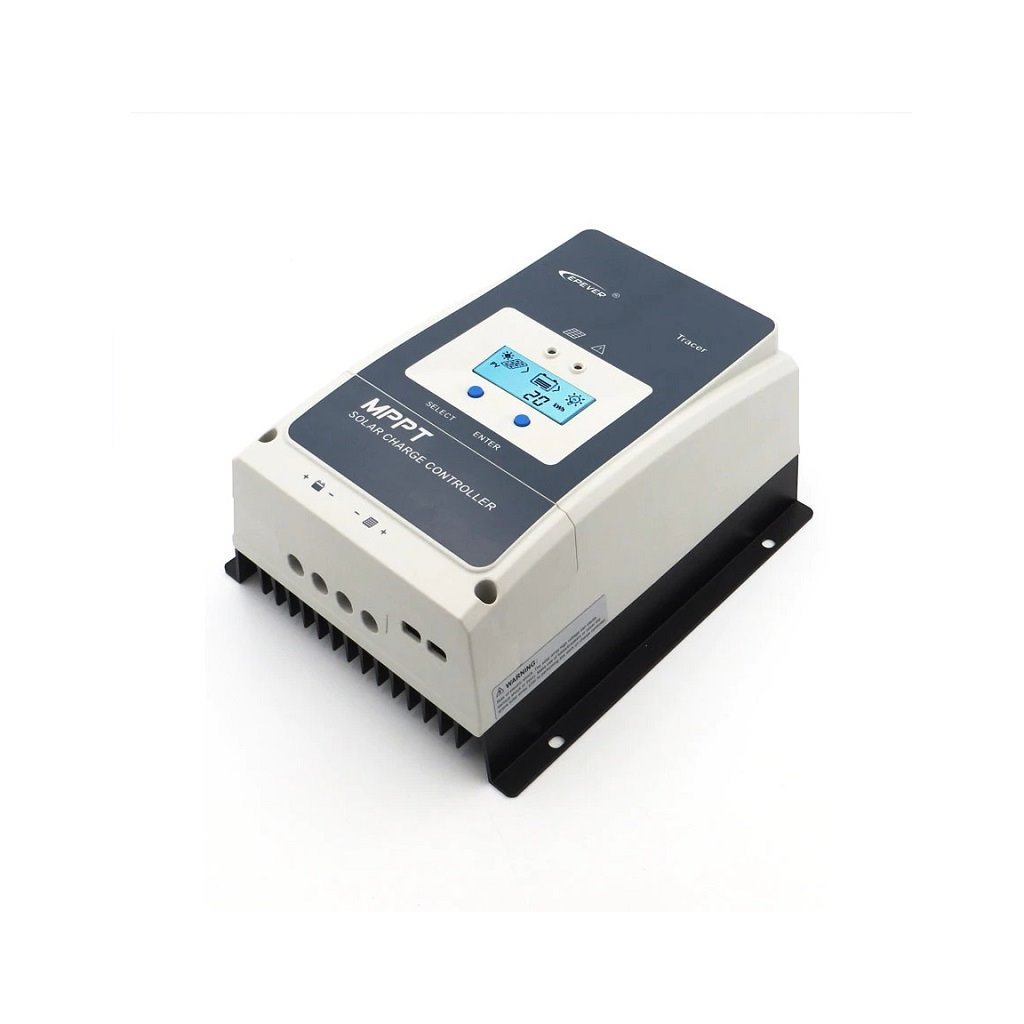

Az MPPT-vezérlőbe közvetlenül egy többfunkciós kijelző van beépítve a rendszer egyszerű figyelemmel kísérése és a működési paraméterek lehetséges beállítása érdekében, beleértve a vezérlő LED-eket is.
A vezérlő inverterként működik, azaz nagyobb bemeneti feszültséget és kisebb áramot képes feldolgozni alacsonyabb feszültséggé és nagyobb árammá, nagy hatékonysággal. Így gyakorlatilag bármilyen napelemet használhatunk. A vezérlő kompatibilis az ólom-sav és lítium-ion akkumulátorokkal.
A Tracer AN sorozatú vezérlő a többfázisú szinkron egyenirányítási technológián (MSRT) és a fejlett MPPT vezérlő algoritmuson alapul, kétmagos processzorarchitektúrával és közös mínusz pólussal. Az MSRT nagyon magas konverziós hatásfokot tud garantálni bármilyen töltési teljesítmény mellett, ami egyértelműen javítja a napelemes rendszer energiahatékonyságát.
A fejlett MPPT vezérlő algoritmus minimalizálja a teljesítményveszteséget és az elveszett időt, biztosítva a követési hatékonyságot, valamint a magas átalakítási hatékonyságot magas vagy alacsony teljesítmény mellett, így a Tracer AN termékek bármilyen helyzetben gyorsan követik a PV-rendszer maximális üzemi feszültségét, hogy a panelből maximális energiát nyerjenek ki.
A modell akkumulátorának maximális töltési teljesítménye 80A, ami 12V-os akkumulátor esetén 1000Wp, 24V-os akkumulátor esetén 2000Wp, 48V-os akkumulátor esetén 4000Wp panelteljesítménynek felel meg. Ha a panel nagyobb teljesítményt szolgáltat, a vezérlő csak a névleges maximális teljesítményre korlátozza azt. A PV panelek teljesítménye azonban nem lehet nagyobb, mint a szabályozó névleges teljesítményének 1,5-szerese, különben a szabályozó tartósan károsodhat!
A napelemek sorba köthetők, de a teljes kimeneti feszültségük üres állapotban, amelyet Voc-nak nevezünk (vigyázzunk, hogy ezt ne keverjük össze a panel feszültségével a terhelésben, amelyet Vmpp-nek nevezünk), soha nem haladhatja meg a Voc 150V-ot - ezen érték túllépése tartósan károsítja a vezérlőt. Itt figyelembe kell venni, hogy a napelem feszültsége a környezeti hőmérséklet csökkenésével nő, és a napelem paramétereiben megadott Voc-érték a 25? Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 138V-ot 25? (a terhelőfeszültség Vmpp maximum 108V)!
Felügyelet és beállítások
A vezérlő paramétereinek beállítása (főleg a használt akkumulátor típusa) a beépített LCD kijelző vagy a külső MT50 kijelző segítségével történik - ez nem része a vezérlőnek. Alapvetően háromféle akkumulátor létezik: zárt, zselés, elárasztott. A negyedik lehetőség a felhasználó által beállítható akkumulátor - itt bármilyen paramétert beállíthat.
A paraméterek beállítása és a felügyelet a számítógépen is elvégezhető, csak egy EPsolar USB kommunikációs kábelre és szoftverre van szüksége, amely ingyenesen letölthető az USB kábel fülön. A rendszer mobiltelefon vagy táblagép segítségével is felügyelhető és beállítható. Ehhez a BLE-01 Bluetooth modulra lesz szüksége.
A terhelési relék vagy az automatikus generátorvezérlés megkönnyíti a hibrid energiarendszer létrehozását. Az átfogó elektronikus védelem, beleértve a túltöltést, a túlterhelést és a PV polaritás megfordítása elleni védelmet, hatékonyan biztosítja a napelemes rendszer biztonságosabb és megbízhatóbb működését hosszabb időn keresztül. A szabványos MODBUS kommunikációs protokollal és 5V-os tápegységgel ellátott, szigetelt RS485 interfész megkönnyíti a fogyasztó számára az eszköz bővítését, támogatja akár 8 vezérlő soros működését a rendszer bővítése érdekében, és megfelel a különböző felügyeleti követelményeknek, így különböző eszközökben, például napelemes lakóautókban, otthoni rendszerekben, terepi megfigyelésben stb. használható.
Alapvető jellemzők:
- CE tanúsítás (LVD EN/IEC62109, EMC EN61000-6-1/3)
- Az ST és az Infineon kiváló minőségű, alacsony hibaszázalékú alkatrészei a lehető leghosszabb élettartamot biztosítják
- Fejlett MPPT technológia és nagyon magas, akár 99,5%-os követési ráta
- Maximális DC/DC átviteli hatásfok, akár 98,7 %
- A fejlett MPPT vezérlő algoritmus minimalizálja az MPP-veszteséget és az elveszett időt
- A több MPP-csúcs legmagasabb pontján történő észlelés és követés pontossága
- Széles MPP működési feszültségtartomány
- Automatikus vezérlőrendszer a névleges értéket meghaladó töltési teljesítmény és áram korlátozására
- Négy akkumulátortípus támogatása: zárt, zselés, elárasztott és felhasználó által szabályozható akkumulátorok
- Akkumulátor hőmérséklet-kompenzációs funkció
- Valós idejű energiafelvétel és statisztikai funkció
- Automatikus teljesítménycsökkentő funkció a hőmérséklet túllépése esetén
- Száz százalékos teljes terhelésű működés a töltés és a kisütés üzemi hőmérséklettartományában
- Akár 8 egység sorba kapcsolásának támogatása a rendszer bővítéséhez
- Külső terheléskapcsoló jel, amely a terhelési relét vezérli a diverzifikált munkaterhelési módok megvalósításához
- Első és második terhelésvezérlő leválasztó, két reléérintkezőt tartalmaz
- Automatikus funkcióvezérlés és relegenerátor tervezése
- Automatikusan vezérelt hálózati/generátor relé a hibrid energiaellátó rendszer létrehozásának megkönnyítésére
- Távoli hőmérséklet- és feszültségérzékelő opció a pontos hőmérséklet- és akkumulátor-feszültségadatok gyűjtéséhez
- Szigetelt RS-485 port 5V DC/200 mA kimenettel MODBUS protokollal rendelkező, saját tápegység nélküli elektromos eszközökhöz
- Figyelje és állítsa be a paramétereket mobilalkalmazások vagy számítógépes szoftverek segítségével.
A védelem áttekintése:
- Túláram a napelemekből
- Rövidzárlat a panelek bemenetén
- Kapcsolási bemenet
- Az akkumulátor kapcsolása
- Akkumulátor túlfeszültség
- Túlzott akkumulátor lemerülés
- Az akkumulátor túlmelegedése
- Alacsony lítium akkumulátor hőmérséklet
- Terhelés rövidzárlat
- Túlterhelés
- A vezérlő túlmelegedése
Műszaki paraméterek
Névleges rendszerfeszültség: 12/24/36/48 V DC vagy auto
Akkumulátor bemeneti feszültségtartomány: 8 V - 68 V
Akkumulátor típusa: zárt (alapértelmezett) / zselés / elárasztott / felhasználó
Névleges töltési áram: 80 A
Max. pV nyílt áramköri feszültség: 150 V
MPPT hatékonyság: ≥ 99,5%
Átalakítási hatásfok: max. 98,7%
Méretek: 394 × 240 × 134mm
Súly: 6,1 kg
Maximális teljesítmény (W): 4000
Működési hőmérséklet max (°C): -25 és +60 között
