Kapcsolótábla VCX PROFI T1+T2 DC 1000V 2 húrhoz IP65 tanúsítvánnyal

Termék részletes leírása

Kapcsolótábla VCX PROFI T1+T2 DC 1000V 2 sztringhez IP65 tanúsítvánnyal

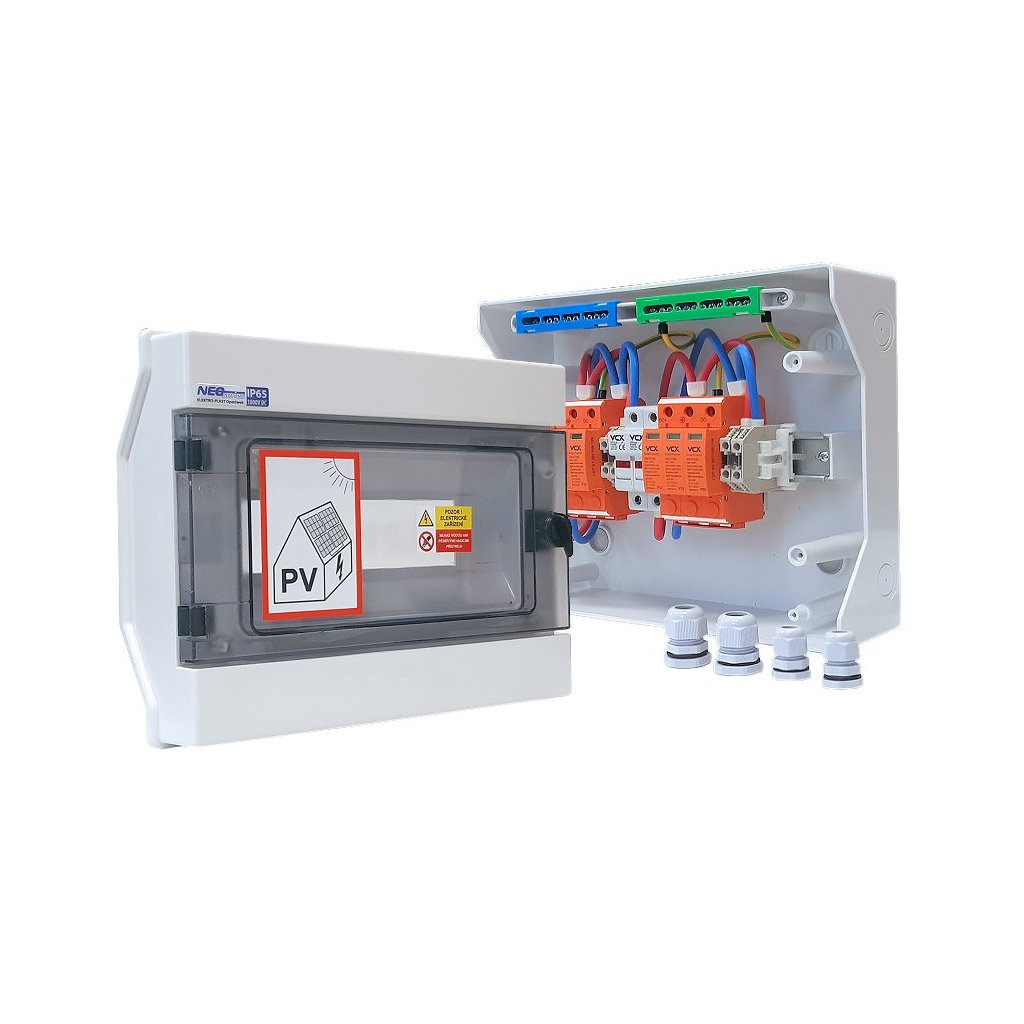

Tanúsított, teljes DC fali kapcsolótábla 2 sztringhez, átlátszó burkolattal, fotovoltaikához. A készüléket 1000 V DC maximális feszültségre tervezték, 12 modul számára kínál helyeket és IP65 védelmi fokozatot.

Az elosztó a következőkkel van felszerelve a VCX és az ElektroPlast minőségi termékeiből:

- 2x VCX túlfeszültségvédő T1+T2
- 2x VCX biztosítékmegszakító DC 2P
- 4x VCX egyenáramú biztosíték 10 x 38 gPV 16A / 1000V
- 2x PG-13.5 / IP68 kábelbemeneteltömlő
- 2x PG-9 / IP68 kábelvezető

IP65 védettségű, ami azt jelenti, hogy teljesen ellenáll a pornak és a percenkénti 12,5 literes áramlási sebességgel és 30 kN/m² nyomással minden szögből, három méter távolságból legalább 3 percig tartó fröccsenő víznek. Felületi szerelésre tervezték.

A VCX T1+T2 DC 1000V-os 1000V-os kapcsolószekrény 2 soros IP65 megfelel a vonatkozó ČSN szabványoknak.

A kapcsolótáblával együtt a következő dokumentumokat kapja meg:

- Jegyzőkönyv a kapcsolótábla darabonkénti ellenőrzéséhez.
- EK-megfelelőségi nyilatkozat.
- Interfészek jellemzői.
- Kapcsolási rajz.
- Kézikönyv.

A tanúsított ház a következő alkatrészeket tartalmazza:

1x RH-12 NEO kapcsolótábla fotovoltaikához

Az RH "NEO" sorozat kiváló minőségű hermetikus kapcsolóberendezései váltakozó feszültségű (AC) és egyenáramú (DC) feszültségű, fotovoltaikus rendszerekhez. Lakossági és ipari felhasználásra tervezték, túláram-megszakítók és elektromos eszközök felszerelésének lehetőségével.

Az RH "NEO" házban az IP65 védelmi fokozatot kétféle tömítés biztosítja: egy tömítés a ház belsejében és a fedél elülső részén, valamint egy további tömítés a fedélen és az üvegen. A szekrény elülső része átlátszó színű ajtóval rendelkezik.

Az ajtó a zsanérok megfelelő oldalra fordításával jobbra vagy balra nyitható.

- Méretek (hosszúság x szélesség x magasság): 260 x 330 x 138 mm
- Súly: 1,57 kg
- Védelmi besorolás: IP65
- Működési feszültség Unr: 230/400V
- Szigetelési feszültség: 500VAC 1000VDC
- Névleges áram AC-ben: 100A
- Modulok száma: 12
- Modul magassági tartomány: 68-75 (95) mm
- PE szorító: 11x (1,5-16) + 2x (6-25)
- N bilincs: 11x (1,5-16) + 2x (6-25)
- Ütésállóság: IK 07 osztály
- Halogénmentes: igen
- Zár: nem
- Osztály: II
- TH35 sínek száma: 1x
- Üzemi hőmérséklet: -25°C és +60°C között

2x túlfeszültségvédő VCX DC osztály T1T2 (B+C) 3P 1200V 14kA Professional Plus

A legmagasabb minőségű, technikailag fejlett túlfeszültség-védő, amelyet a fotovoltaikus berendezések védelmére terveztek, és B és C osztályú túlfeszültség-védőként működik. Vizuális működésjelzővel felszerelt (zöld - védelem, piros - nincs védelem). A T1T2 osztályú egyenáramú varisztoros levezető új változata 1200V-ra növelt Ucpv feszültséggel.

T1T2-DC - védőkészülék, amely kiváló minőségű, nagy átfolyású varisztor (MOV) felhasználásával készül. Ezért egyetlen varisztor használata megfelel azoknak a szabványoknak, amelyeket más gyártóknak több varisztor alkalmazásával kell teljesíteniük. Védőnk 18 mm/1 pólus széles, és a 3 pólus teljes szélessége mindössze 54 mm.

- Védelmi osztály: T1 T2
- Védőelem: varisztor
- Csatlakozás max: 35mm2
- Névleges üzemi feszültség: Un 1200V DC (+PE,-PE)
- Névleges impulzus szivárgási áram In (8/20 µs): 20 kA
- Maximális ütközéses szivárgási áram Imax (8/20 µs): 40 kA
- Villámáram Iimp (10/350 µs): 14 kA
- Feszültségvédelmi szint: <4,5 kV-ig
- Tárolási hőmérséklet: -30/+70°C
- Üzemi hőmérséklet: -30/+50°C
- Védelmi fokozat: IP 20

2x biztosítékmegszakító VCX CFPV-32, 2P, 32A, 1kV, LED-es jelzéssel, DIN sínre szerelve

A biztosítékmegszakító a fotovoltaikus strangok rövidzárlat-védelmét szolgálja. 10 x 38 mm méretű hengeres biztosítékkötegekhez van tervezve (nem tartozik a szétkapcsolóhoz). Az elülső oldalon található optikai LED-es biztosítékállapotjelző jelzi a biztosíték meghibásodását.

- Biztosítéktartó 10×38: max 32A 1000V DC
- Pólusok száma: 2P
- Fogókapacitás: 0,5-10mm2
- Szerelési mód: TH-35 sín
- Névleges feszültség (Un): 1000V DC
- Modulok száma: 2
- Működésjelző: igen, LED

4x DC biztosíték VCX 1000V 10x38 mm 10x38 mm napelemes rendszerekhez 16A

A biztosítékot fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére használják. A betét lehetővé teszi egy panellánc rögzítését. A biztosítékot az MC4 tartóba vagy a 10x38 biztosítékalapba szerelik.

- Hengeres biztosítékbetét 10×38, 15A 1000V DC
- Fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére szolgál
- Névleges áram: 16A
- Névleges feszültség: 1000V DC
- Jellemzők: késleltetett
- Üzemi hőmérséklet: -40 ~ +90 °C
- Az IEC60269 szabványnak megfelelően
- Működési kategória gPV: teljes körű védelem

2x PG-13.5, IP68, 6-12mm, anyacsavarral, szürke RAL 7035

PG-13.5 tömítőgyűrű 6-12 mm-es kábelméretekhez, az elektromos berendezések burkolatán keresztülvezető kábelek tömítésére tervezve.

Poliamid 6.6, időjárásálló anyagból készült - rendkívül tartós, égésgátló, halogén- és foszformentes. Nem tartalmaznak szilikon adalékanyagokat.

A tömítés speciális kialakítása megakadályozza a kábel csavarodását, és nagy szakítószilárdságot biztosít. Könnyű telepítés.

Védelmi osztály IP 68 (10 bar védelmi osztály az EN60529 szerint).

Üzemi hőmérséklet: -40 °C és +85 °C között (rövid távon +120 °C-ig).

Szín: szürke (RAL 7035).

A kábeldugó tömítéssel és anyával van felszerelve.

2x PG-9, IP68, 4-8mm, anyával, szürke RAL 7035 szürke kábelbevezetés

PG-9 tömítőgyűrű 4-8 mm-es kábelméretekhez, az elektromos berendezések burkolatán keresztülvezető kábelek tömítésére tervezve.

Poliamid 6.6, időjárásálló anyagból készült - rendkívül tartós, égésgátló, halogén- és foszformentes. Nem tartalmaznak szilikon adalékanyagokat.

A tömítés speciális kialakítása megakadályozza a kábel csavarodását, és nagy szakítószilárdságot biztosít. Könnyű telepítés.

Védelmi osztály IP 68 (10 bar védelmi osztály az EN60529 szerint).

Üzemi hőmérséklet: -40 °C és +85 °C között (rövid távon +120 °C-ig).

Szín: szürke (RAL 7035).

A kábeldugó tömítéssel és anyával van felszerelve.

Figyelmeztetés:

A kapcsolótábla telepítését csak olyan személy végezheti, aki erre a rendeletnek megfelelően jogosult. 50. cikk (6) és (8) bekezdése alapján (új 194/2022. sz. kormányrendelet). A helytelen kábelezés és beállítások áramütést, rövidzárlatot vagy túlterhelést okozhatnak, és ennek következtében tűzesethez vezethetnek. A helytelen kábelezés és rendszerbeállítások miatti reklamációkat nem tudjuk elfogadni.
