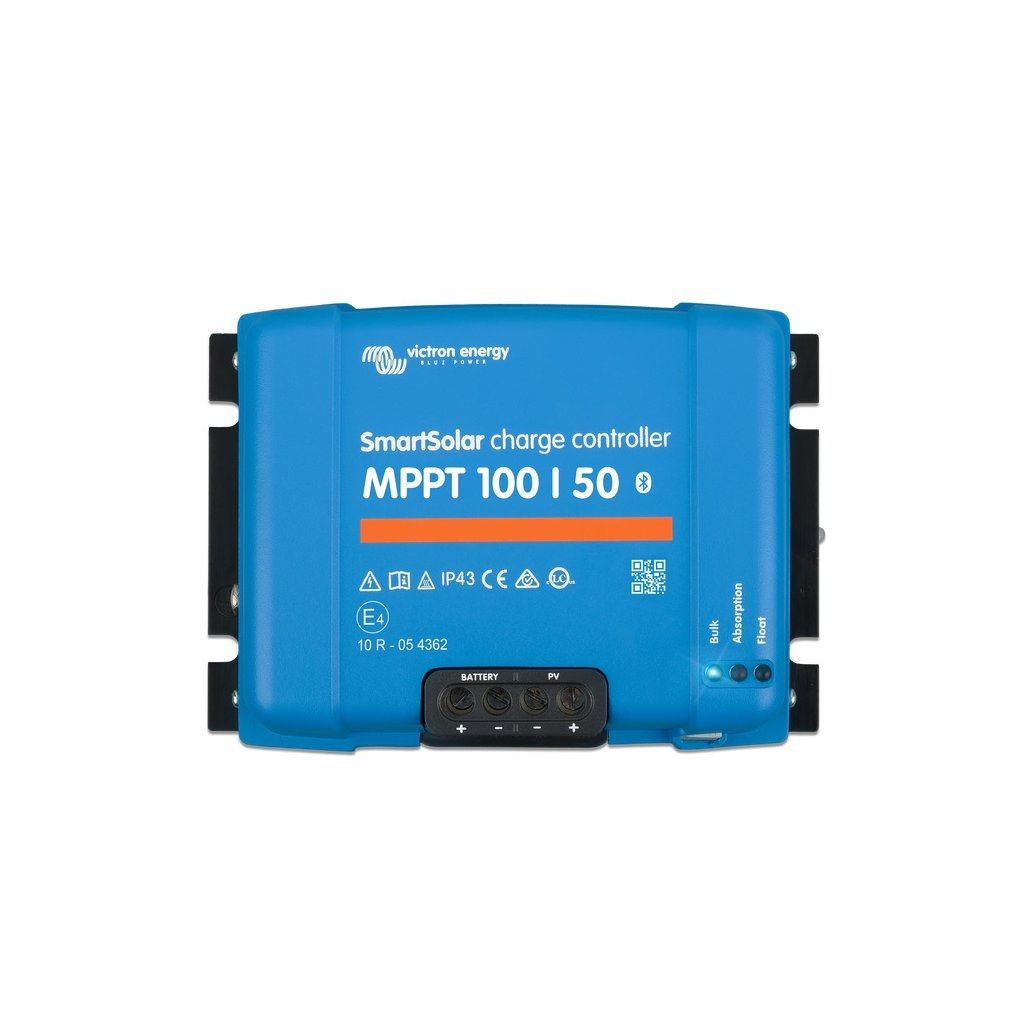

MPPT napelem szabályozó Victron Energy SmartSolar 100/50

A Victron Energy MPPT napelem-szabályozói a világ abszolút vezetői közé tartoznak ezen a területen. Ultragyors MPPT-követést kínál a lehető legnagyobb napenergia-nyereség biztosítása érdekében. Különösen a felhős égbolton, ahol a megvilágítási erősség gyakran változik, a napenergia nyereség 30%-kal magasabb a hagyományos PWM-szabályozókhoz képest, illetve 10%-kal magasabb a lassabb MPPT-szabályozókhoz képest.

A napelemek maximális teljesítménye 12 V-os rendszerek esetén 700 Wp, 24 V-os rendszerek esetén 1400 Wp. Ha ezeket az értékeket túllépi, a vezérlő nem károsodik, hanem csak automatikusan csökkenti a panelekről bejövő teljesítményt az elfogadható értékekre. A napelemszabályozót gyárilag nyolc akkumulátortípushoz állították be - a megfelelő típus kiválasztása a szabályozó testén található forgókapcsolóval történik.

A csatlakoztatott napelemek maximális üres feszültsége (a továbbiakban: Voc) nem haladhatja meg a 100 V-ot (megjegyzés: a napelemek feszültsége a külső hőmérséklet csökkenésével nő). A PV-panelek maximális bemeneti rövidzárlati árama nem haladhatja meg a 60A-t, ellenkező esetben maradandó károsodás következhet be.

A belső elektronikus alkatrészeket gyantabevonat védi az elemekkel szemben és a hosszú élettartam érdekében. Így az elektronikus alkatrészek esetében az IP43-as, a csatlakozócsatlakozók esetében pedig az IP22-es védettségi szintnek megfelelő fokozott ellenállást biztosít. Nem éghető aljzaton történő függőleges elhelyezésre tervezték, alulról történő kábelezéssel.

A vezérlő tartalmaz egy belső hőmérséklet-érzékelőt a töltési feszültség megfelelő beállításához. A rendszer feszültségének automatikus felismerése 12/24 V.

1. gyorstöltés (ömlesztett), 2. Abszorpció és 3. Lebegtetés. A gyorstöltés során kezdetben nagy áram és alacsonyabb feszültség keletkezik a lemerült akkumulátor gyors feltöltése érdekében. Ezt a fázist állandó feszültség követi áramcsökkentéssel az akkumulátor teljes feltöltése érdekében, anélkül, hogy a veszélyes túltöltés csökkentené az akkumulátor élettartamát. A feltöltött akkumulátort nagyon alacsony áram és alacsony feszültség tartja töltött állapotban. Ha az akkumulátor feszültsége 13,2 V alá csökken, például egy terhelés miatt, akkor új töltési ciklus indul.

A panelek feszültségének 5 V-tal meg kell haladnia az akkumulátor feszültségét ahhoz, hogy a vezérlő elkezdjen működni és tölteni az akkumulátort. A vezérlő addig tölt, amíg a panelek feszültsége 1 V-tal magasabb nem lesz, mint az akkumulátor feszültsége. A 12 V-os akkumulátorokhoz legalább 32 cellás és legfeljebb 108 cellás paneleket ajánlunk (sorba kapcsolt panelek). Így lehetőség van 12 V-os akkumulátorok és 24 V-os üzemi feszültségű panelek töltésére is. A 24 V-os rendszerekhez legalább 72 és legfeljebb 108 cellás paneleket ajánlunk. A cél az, hogy elegendő feszültséget érjen el az akkumulátor hatékony és teljes feltöltéséhez.
