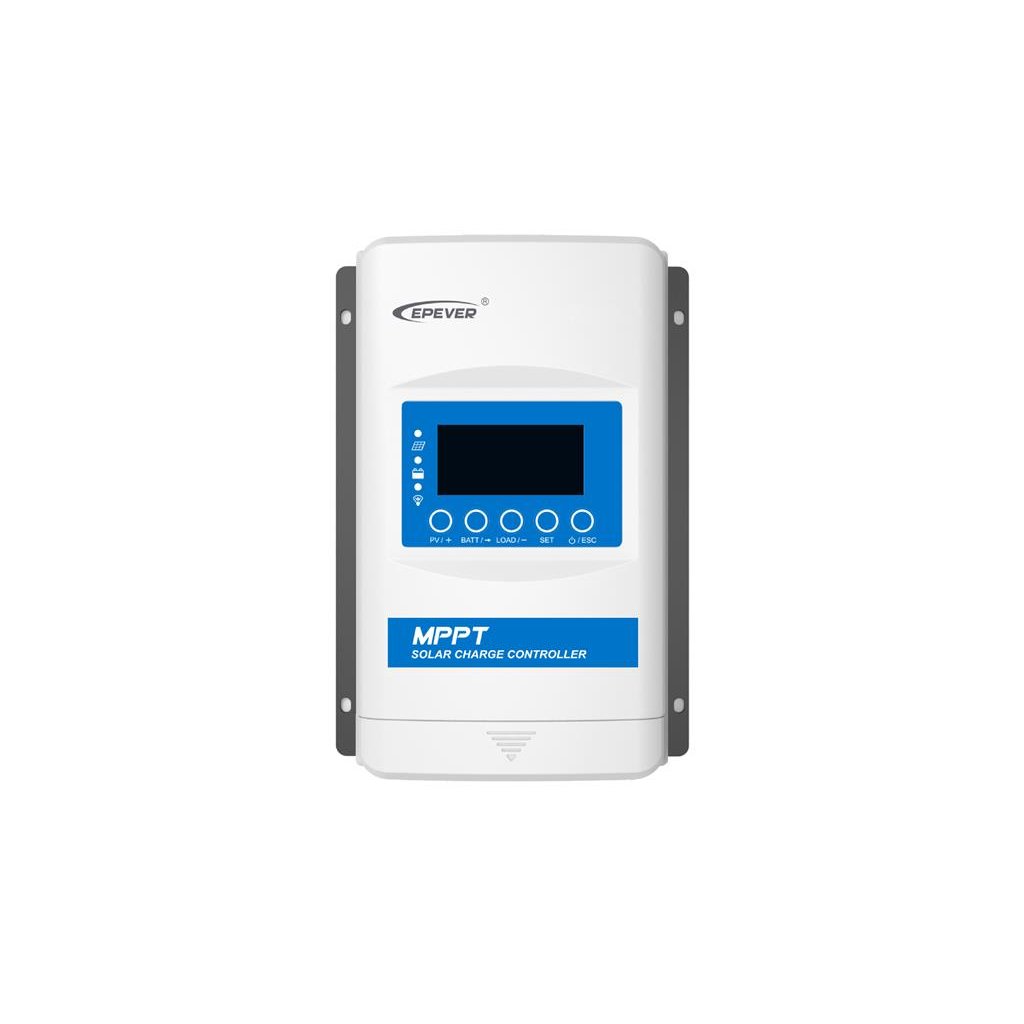

Napelemes szabályozó MPPT EPsolar XDS2 100VDC / 20A sorozat XTRA - 12 / 24V

Termék részletes leírása

Napelemes vezérlő MPPT EPsolar XDS2 100VDC / 20A XTRA sorozat - 12 / 24V
Az XTRA sorozatú MPPT-vezérlő kiváló minőséget és maximális funkciókat biztosít szigetüzemű rendszerekhez, akár 100 V-os panelfeszültséggel és 20 A maximális töltési árammal. Akkumulátor 12/24V, PV max 260/520Wp. XDS2 kijelző.

MPPT napelemszabályozó EPEVER XTRA - a napelemszabályozók új generációja kiváló minőséget és maximális felszereltséget biztosít a 100 V-ig terjedő panelfeszültségű és 20 A maximális töltőáramú szigetrendszerekhez. Akkumulátor 12/24V, PV max260/520Wp.

Ez a napkollektor-szabályozó számos szigeti alkalmazáshoz, például nyaralókhoz, házakhoz stb. alkalmas.
A mínusz pólusra történő földelés lehetőségének köszönhetően járművekben való használatra is alkalmas.
Az MPPT-vezérlőbe közvetlenül egy többfunkciós kijelző van beépítve a rendszer egyszerű figyelemmel kísérése és a működési paraméterek lehetséges beállítása érdekében, beleértve a vezérlő LED-eket is.

A vezérlő inverterként működik, azaz nagyobb bemeneti feszültséget és alacsonyabb áramot képes feldolgozni alacsonyabb feszültséggé/növelt árammá, és ezt nagy hatékonysággal teszi. Így gyakorlatilag bármilyen napelemet használhatunk. A vezérlő kompatibilis az ólomsavas és lítiumion akkumulátorokkal.

A napelemszabályozó a legújabb MPPTMaximum Power Point Tracking) technológiával van felszerelve - a maximális teljesítménypont követése egy kifinomult követési algoritmussal, ahol a napelemmodul az ideális feszültségen működik, amelyet a napelemmodul a legnagyobb elérhető teljesítmény mellett képes előállítani. A hagyományos PWM-vezérlővel összehasonlítva az MPPT-technológia körülbelül 30%-kal növeli a töltés hatékonyságát.

A modell akkumulátorának maximális töltési teljesítménye 20A, ami 12V-os akkumulátor esetén 260 Wp, 24V-os akkumulátor esetén 520 Wp panelteljesítménynek felel meg. Ha a panel nagyobb teljesítményt ad, akkor a vezérlő csak a névleges maximális teljesítményre korlátozza azt. Teljesítmény. A PV panelek teljesítménye nem lehet nagyobb, mint a szabályozó névleges teljesítményének 1,5-szerese!

A napelemek sorba köthetők, de üresjárati kimeneti feszültségük, az úgynevezett Voc, soha nem haladhatja meg az üresjárati feszültség Voc 100V értékét - ennek az értéknek a túllépése tartósan károsítja a szabályozót (itt figyelembe kell venni, hogy a napelem feszültsége a környezeti hőmérséklet csökkenésével nő, és a napelem paramétereiben feltüntetett Voc érték 25C-on van. Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 90V-ot.)

A vezérlő paramétereinek beállítása (főleg a használt akkumulátor típusa) az XDS2 beépített LCD kijelzőjének vagy a külső MT50 kijelzőnek a segítségével történik - ez nem része a vezérlőnek.

A paraméterek beállítása és a felügyelet a számítógépén is elvégezhető - ehhez csak egy EPsolar USB kommunikációs kábelre és a szoftverre van szüksége, amelyet ingyenesen letölthet a termék lapjáról. Mobil telefonon/tableten keresztül is ellenőrizhető és beállítható. Ehhez a BLE-01 bluetooth modulra lesz szüksége.

A gyártó EPsolar ma gyakorlatilag a napelemes szabályozók legnagyobb gyártója, és a termékeivel szerzett több mint nyolcéves saját tapasztalataink alapján ezt a modellt rendkívül megbízható és kiváló minőségű termékként ajánljuk, elfogadható áron.

Gyors telepítés:
1. Csatlakoztassa az akkumulátort a napelemes vezérlőhöz. Szereljen fel egy megfelelő méretű egyenáramú biztosítékot a plusz vezetékre, a lehető legközelebb az akkumulátor pólusához (3. pozíció)
2. Csatlakoztassa a terhelést (4. pozíció)
3. Csatlakoztassa a napelemet (2. pozíció)
(1. pozíció) - külső hőmérséklet-érzékelő csatlakoztatásának lehetősége
(5. pozíció) - külső MT-50 kijelző, USB kommunikációs kábel a PC-vel való kommunikációhoz, vagy BLE-01 Bluetooth modul a mobiltelefonnal / táblagéppel való kommunikációhoz

Alapvető jellemzők:
- Többfunkciós beépített LCD kijelző XDS2 kialakítás a teljes körű felügyelethez és paraméterbeállításhoz
- Magas fokú védelem IP32
- Elülső lemezborítás, hátsó rész extrudált alumíniumból - hűtőborda
- A kommunikációs port professzionális védelmi chipet használ, amely 5VDC tápellátást tud biztosítani, valamint túláram- és rövidzárlat-védelemmel rendelkezik.
- Fejlett MPPT technológia legalább 99,5%-os hatékonysággal
- Nagyon nagy követési sebesség és garantált követési hatékonyság
- Fejlett MPPT vezérlő algoritmus a veszteséges arány és a veszteséges idő minimalizálása érdekében
- Kiváló minőségű alkatrészek, amelyek 98%-os maximális átalakítási hatékonysággal javítják a rendszer teljesítményét
- A maximális teljesítménypont pontos érzékelése és követése
- A töltési teljesítmény és áram automatikus korlátozása
- Széles MPP működési feszültségtartomány
- Kompatibilis az ólomsavas és lítiumion akkumulátorokkal
- Akkumulátor hőmérséklet-kompenzációs funkció
- Valós idejű működési statisztika funkció
- Hőmérsékletcsökkentő funkció túlmelegedés esetén
- Az RS-485 kommunikációs busz interfész és a Modbus kommunikációs protokoll segítségével a különböző követelmények teljesítéséhez rendelkezésre áll
- A paraméterek felügyelete és beállítása mobiltelefon vagy PC segítségével
- Kiterjedt elektronikus védelem

A védelem áttekintése:
- PV túláram
- Rövidzárlat PV
- Fordított PV polaritás
- Fordított akkumulátor polaritás
- Akkumulátor túlfeszültség
- Túlzott akkumulátor lemerülés
- Az akkumulátor túlmelegedése
- Alacsony hőmérsékletű lítium akkumulátor
- Rövidzárlatos terhelések
- Túlterhelés
- A vezérlő túlmelegedése

További műszaki paramétereket a mellékelt tájékoztatóban talál. A vezérlőhöz részletes CZ telepítési kézikönyv tartozik.
