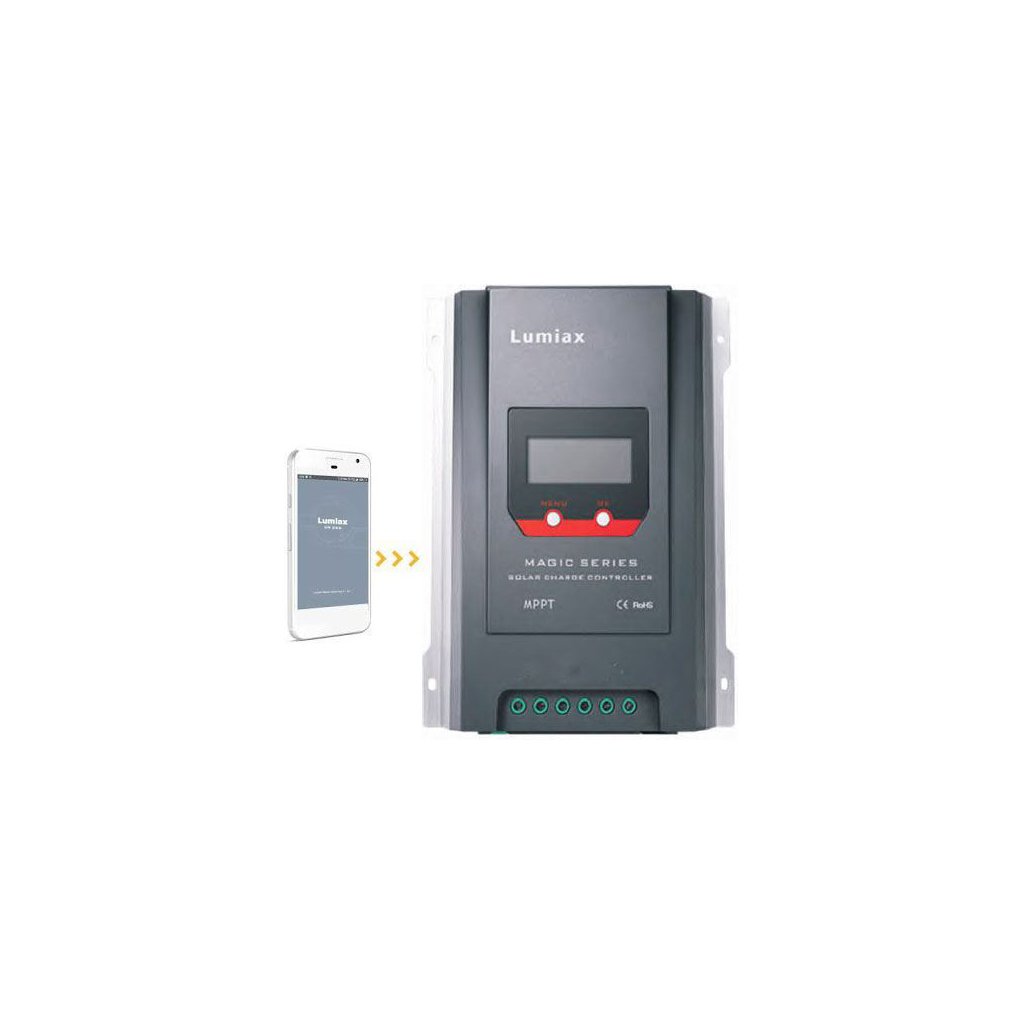

Napelemes szabályozó MPPT Lumiax MT4010-BT, 12-24V/40A, bluetooth

Termék részletes leírása

Az MPPT-vezérlő egy belső invertert használ az áramforrás-napelem V-A karakterisztikájának az akkumulátor töltéséhez optimálisra történő beállításához. Így sokkal jobban hasznosítja a napelemek energiáját, mint egy PWM-vezérlő, amely a töltést csak a napelem és az akkumulátor közötti közvetlen kapcsolat impulzusokkal történő korlátozásával szabályozza, ahol az impulzus szélessége arányos a töltött akkumulátor állapotával. Más szóval, az MPPT-vezérlő a tápegység magasabb feszültségéből és alacsonyabb áramából tudja előállítani az ideális feszültséget és áramot az akkumulátor töltéséhez. Például 30V-ból és 5A-ból körülbelül 15V-ot és 10A-t generál. A V-A karakterisztika átalakítási hatásfoka általában 95% feletti, így a veszteségek minimálisak, és a szabályozók általában a különböző típusú akkumulátorokhoz igazíthatók a legoptimálisabb töltés biztosítása érdekében.


Technikai paraméterek:

- rendszerfeszültség 12-24V, alkalmazható akkumulátorok: Pb AGM, Pb AGM GEL, Pb folyadék, LiFePO4
- pV panelek maximális teljesítménye: 520W (1040W-24V) a vezérlő maximális kihasználásához. Nagyobb teljesítményű panelek használata esetén a teljes teljesítmény nem kerül felhasználásra, de a fegulátor funkció megmarad.
- max. PV panelfeszültség: 100V (-20°C), 90V (+25°C)
- max. töltési áram: 40A
- saját fogyasztás: <(12V), <12mA (24V)
- 4 fokozatú Pb akkumulátor töltés (CC, CV-boost, CV-float, CV-kiegyenlítés)
- CC = töltés a PV panelek teljes teljesítményével a töltés végének beállított értékéig (CV-boost)
- CV-boost = töltés 1-2 órán keresztül a 14-15V-os kapcsolt feszültség elérése után (állítható)
- CV-kiegyenlítés= töltés megnövelt feszültséggel a folyékony elektrolit összekeverése érdekében - csak folyékony elektrolittal rendelkező akkumulátoroknál választható
- CV-float = töltés 13,5-13,8 V tartási feszültséggel (állítható)
- akkumulátor típusának kiválasztása: folyékony dielektromos, AGM, AGM GEL, LiFePO4
- LCD kijelző a működési paraméterek beállításához és ellenőrzéséhez
- hőmérséklet-kompenzáció: -4,17mV/K cellánként boost+egyenletes -3,33mV/K cellánként float (karbantartó) töltés során
- iP32 védelem
- RS485 interfész
- üzemi hőmérséklet: -25°C~55°C
- méretek: 189×255×69mm/1.8kg

Megjegyzés: a megfelelő Bluetooth párosításhoz az akkumulátort legalább 12,5 V-ra kell feltölteni. Solar Life alkalmazás (skywise).
