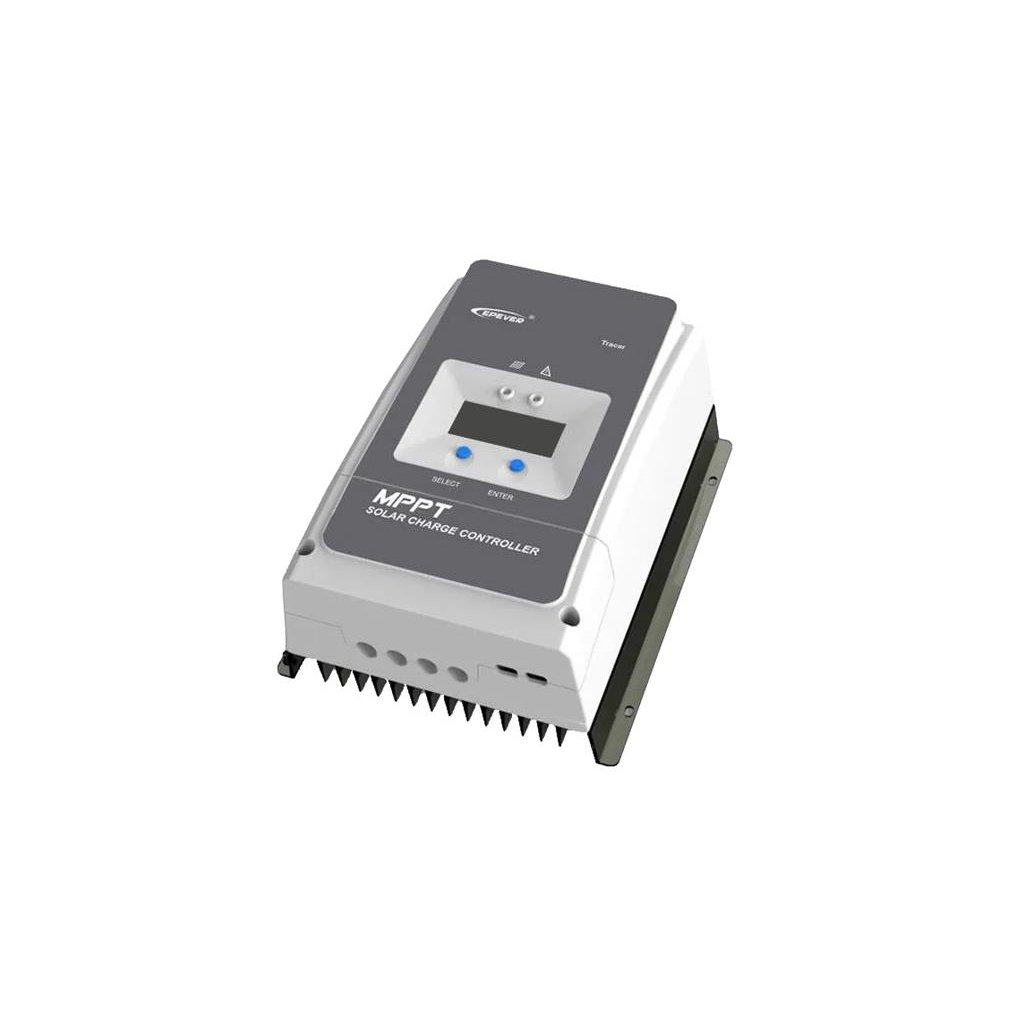

Napelemes vezérlő MPPT EPever 200VDC/60A 6420AN - 12/24/48V

Termék részletes leírása

A 6420AN nagy teljesítményű MPPT napelemvezérlő megbízható megoldást nyújt nagyobb rendszerekhez, akár 200V-os panelfeszültséggel és 60A maximális töltési árammal. Akkumulátor 12/24/48V, PV max 750/1500/3000Wp.
Az EPEVER Tracer 5415AN MPPT napelemes szabályozó kiváló minőséget és maximális felszereltséget biztosít a PV-rendszerek számára. A Tracer AN sorozatot nagy töltési kapacitás jellemzi, így alkalmas nagyobb sziget- és hibrid rendszerekhez.
Az MPPT-vezérlőbe közvetlenül egy többfunkciós kijelző van beépítve a rendszer egyszerű figyelemmel kísérése és a működési paraméterek lehetséges beállítása érdekében, beleértve a vezérlő LED-eket is.

Jellemzők:
- a vezérlő inverterként működik, azaz nagyobb bemeneti feszültséget és kisebb áramot képes alacsonyabb feszültséggé és nagyobb árammá alakítani, és ezt nagy hatékonysággal teszi. Így gyakorlatilag bármilyen napelemet használhatunk. A vezérlő kompatibilis az ólomsavas és lítiumion akkumulátorokkal.

Technológia:
- a Tracer AN sorozatú vezérlő többfázisú szinkron referencia technológián (MSRT) és fejlett MPPT vezérlő algoritmuson alapul, kétmagos processzor architektúrával és közös mínusz pólussal. Az MSRT nagyon magas konverziós hatásfokot tud garantálni bármilyen töltési teljesítmény mellett, ami egyértelműen javítja a napelemes rendszer energiahatékonyságát.
A fejlett MPPT vezérlő algoritmus minimalizálja a teljesítményveszteséget és a veszteségidőt, biztosítva a követési hatékonyságot, valamint a magas átalakítási hatékonyságot magas vagy alacsony teljesítmény mellett, így a Tracer AN termékek bármilyen helyzetben gyorsan követik a PV-tömb maximális üzemi feszültségét, hogy a panelből maximális energiát nyerjenek ki.

A napelemek maximális teljesítménye Wp-ban:
- a modell akkumulátorának maximális töltési teljesítménye 60A, ami 12V-os akkumulátor esetén 750Wp, 24V-os akkumulátor esetén 1500Wp, 48V-os akkumulátor esetén 3000Wp panelteljesítménynek felel meg. Ha a panel nagyobb teljesítményt ad le, a vezérlő csak a névleges maximális teljesítményre korlátozza azt. A PV panelek teljesítménye azonban nem haladhatja meg a szabályozó névleges teljesítményének 1,5-szeresét, különben a szabályozó tartósan károsodhat!

A napelemek maximális bemeneti feszültsége:
- a napelemek sorba köthetők, de a teljes kimeneti feszültségük üresjáratban, amelyet Voc-nak nevezünk (vigyázzunk, hogy ne keverjük össze a panel feszültségével a terhelésben, amelyet Vmpp-nek nevezünk), soha nem haladhatja meg a Voc 200V üresjárati feszültség értékét - ennek az értéknek a túllépése tartósan károsítja a szabályozót. Itt figyelembe kell venni, hogy a napelem feszültség a környezeti hőmérséklet csökkenésével nő, és a napelem paramétereiben megadott Voc érték a 25 ℃-os érték. Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 180V-ot 25 ℃-nál (terhelőfeszültség Vmpp maximum 144V)! A 12/24/48 V-os akkumulátornak megfelelően az egyes típusoknál megengedett maximális sorba kapcsolható PV-panelek számát lásd a kézikönyvben.

Felügyelet és beállítás:
- a vezérlő paramétereinek beállítása (főleg a használt akkumulátor típusa) a beépített LCD kijelző vagy az MT50 külső kijelző segítségével történik - ez nem része a vezérlőnek. Alapvetően háromféle akkumulátor létezik: zárt, zselés, elárasztott. A negyedik lehetőség a felhasználó által beállítható akkumulátor - itt bármilyen paramétert beállíthat.
- a paraméterek beállítása és ellenőrzése a számítógépen is elvégezhető, ehhez csak egy EPsolar USB kommunikációs kábelre és szoftverre van szüksége, amelyet ingyenesen letölthet az USB kábel fülről. A rendszer mobiltelefon vagy táblagép segítségével is felügyelhető és beállítható. Ehhez a BLE-01 bluetooth modulra lesz szüksége.

A terhelési relék vagy az automatikus generátorvezérlés megkönnyíti a hibrid energiarendszer létrehozását. Az átfogó elektronikus védelem, beleértve a túlfeszültség, a túlkisülés és a PV polaritás megfordítása elleni védelmet, hatékonyan biztosítja a napelemes rendszer biztonságosabb és megbízhatóbb működését hosszabb időn keresztül. A szabványos MODBUS kommunikációs protokollal és 5V-os tápegységgel ellátott, szigetelt RS485 interfész megkönnyíti a fogyasztó számára az eszköz bővítését, támogatja akár 8 vezérlő soros működését a rendszer bővítése érdekében, és megfelel a különböző felügyeleti követelményeknek, így számos eszközben, például napelemes RV, otthoni rendszerek, terepi felügyelet stb. használható.


Termék paraméterei:

- cE tanúsítás (LVD EN/IEC62109, EMC EN61000-6-1/3)
- az ST és az Infineon kiváló minőségű és alacsony hibaszázalékú alkatrészei a termék lehető leghosszabb élettartamának biztosítása érdekében
- fejlett MPPT technológia és nagyon magas követési sebesség akár 99,5%-ig
- maximális DC/DC átviteli hatásfok, akár 98,7 %
- a fejlett MPPT vezérlő algoritmus minimalizálja az MPP-veszteséget és a veszteségidőt
- felismerési és követési pontosság a több MPP-csúcs legmagasabb pontjánál
- széles MPP működési feszültségtartomány
- automatikus vezérlőrendszer a névleges értéket meghaladó töltési teljesítmény és áram korlátozására
- négy akkumulátortípus támogatása: zárt, zselés, elárasztott és felhasználó által szabályozható akkumulátorok
- akkumulátor hőmérséklet-kompenzációs funkció
- valós idejű energiafelvétel és statisztikai funkció
- automatikus teljesítménycsökkentő funkció a hőmérséklet túllépésekor
- 100%-os működés teljes terhelés mellett a töltés és kisütés során a környezeti üzemi hőmérsékleti tartományban
- akár 8 egységet is támogat egymás után a rendszer bővítéséhez
- külső terheléskapcsoló jel, amely a terhelési relét vezérli a diverzifikált munkaterhelési módok megvalósítása érdekében
- az első és második terhelésvezérlés kikapcsolása, két reléérintkezőt tartalmaz
- automatikus funkcióvezérlés és relegenerátor tervezése
- automatikusan vezérelt hálózati/generátor relé, amely megkönnyíti a hibrid energiaellátó rendszer létrehozását
- távoli hőmérséklet- és feszültségérzékelő opció az akkumulátor pontos hőmérséklet- és feszültségadatainak gyűjtéséhez
- szigetelt RS-485 port 5V DC/200 mA kimenettel MODBUS protokollal rendelkező, saját tápegység nélküli elektromos eszközökhöz
- a paraméterek nyomon követése és beállítása mobilalkalmazások vagy számítógépes szoftverek segítségével.
- méretek: 261×216×119 mm
- súly: 4,5 kg


Technikai paraméterek:

- mPPT technológia
- feszültség: 12 V
- feszültség: 24 V
- feszültség: 48 V
- pV feszültség: 200 V
- töltési áram: 60 A
- Bluetooth: nem
