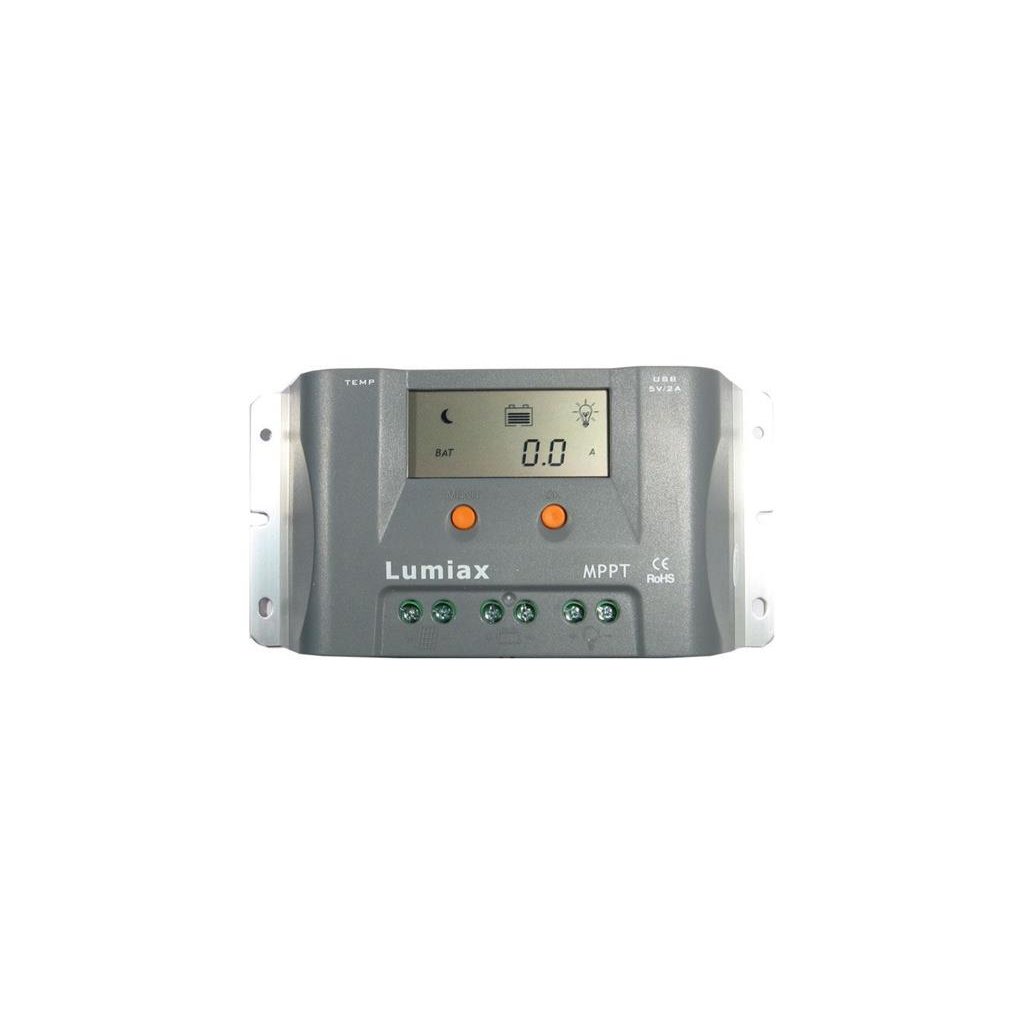

Napelemes vezérlő MPPT Lumiax MT1550EU, 12V/10A

Termék részletes leírása

MPPT szabályozó 10A ólom-sav akkumulátorokhoz 12V rendszerfeszültséggel és max. 130W teljesítményű PV panelekhez max. 45V bemeneti feszültséggel és min. 15,8V bemeneti feszültséggel. Elsősorban 12V-os rendszerfeszültségű panelekhez tervezték, amelyek maximális terhelés mellett 16-18V-ot generálnak.

Az MPPT-szabályozók rövid leírása:
Az MPPT-vezérlők egy belső V-A átalakító segítségével úgy állítják be az áramforrás-napelem V-A karakterisztikáját, hogy az optimális legyen az akkumulátor töltéséhez. Így jobban ki tudják használni a napelemek energiáját, mint a PWM-szabályozók, amelyek a töltést csak a napelem és az akkumulátor közötti közvetlen kapcsolat impulzuskorlátozásával szabályozzák, ahol az impulzus szélessége arányos a töltött akkumulátor állapotával. Más szóval, az MPPT-vezérlő a tápegység magasabb feszültségéből és alacsonyabb áramából tudja előállítani az ideális feszültséget és áramot az akkumulátor töltéséhez. Például 18V/5A 14,5V/6,2A-ra változik. A V-A karakterisztika átalakítási hatásfoka általában 95% feletti, így a veszteségek minimálisak, és a szabályozók általában a különböző típusú akkumulátorokhoz igazíthatók a legoptimálisabb töltés biztosítása érdekében.


Technikai paraméterek:

- rendszerfeszültség 12 V
- pV-panelek maximális teljesítménye: 130 W a vezérlő maximális kihasználásához. Nagyobb teljesítményű panel használata esetén a teljes teljesítményt nem használja ki, de a vezérlő funkciója károsodás nélkül megmarad.
- pV panel maximális kimeneti feszültsége: 45 V
- a PV panel minimális kimeneti feszültsége: 15,8 V - saját méréssel ellenőrizve
- max. töltési áram: 10 A
- önfogyasztás: 7 mA
- 4 fokozatú akkumulátortöltés (CC, CV-boost, CV-float, CV-kiegyenlítés)
- CC = töltés a PV panelek teljes teljesítményével a töltés végének beállított értékéig (CV-boost)
- CV-boost = töltés 1-2 órán keresztül, miután elérte a 14-15 V-os szorítófeszültséget (állítható)
- CV-kiegyenlítés= töltés megnövelt feszültséggel a folyékony elektrolit összekeverése érdekében - csak folyékony elektrolittal rendelkező akkumulátoroknál választható
- CV-float = töltés 13,5-13,8 V tartási feszültséggel (állítható)
- pb akkumulátor típusának kiválasztása: folyékony dielektromos, AGM, AGM GEL
- nem alkalmas Li-Ion, LiFePO4 vagy Li-Pol akkumulátorokhoz
- a terhelés kikapcsolása 10,8-11,8V-os akkumulátorfeszültségnél - állítható
- LCD kijelző a működési paraméterek beállításához és ellenőrzéséhez
- 2× USB interfész
- hőmérséklet-kompenzáció: -4,17mV/K cellánként boost+egyenletes töltés esetén - 3,33mV/K cellánként float (karbantartó) töltés esetén
- rS-485 interfészen alapuló Modbus protokoll, amely maximalizálja a kommunikációs lehetőségeket.
- iP32 védelem
- üzemi hőmérséklet: -25°C~55°C
- méretek: 189 × 96 × 53 mm
- súly: 0,42 kg
