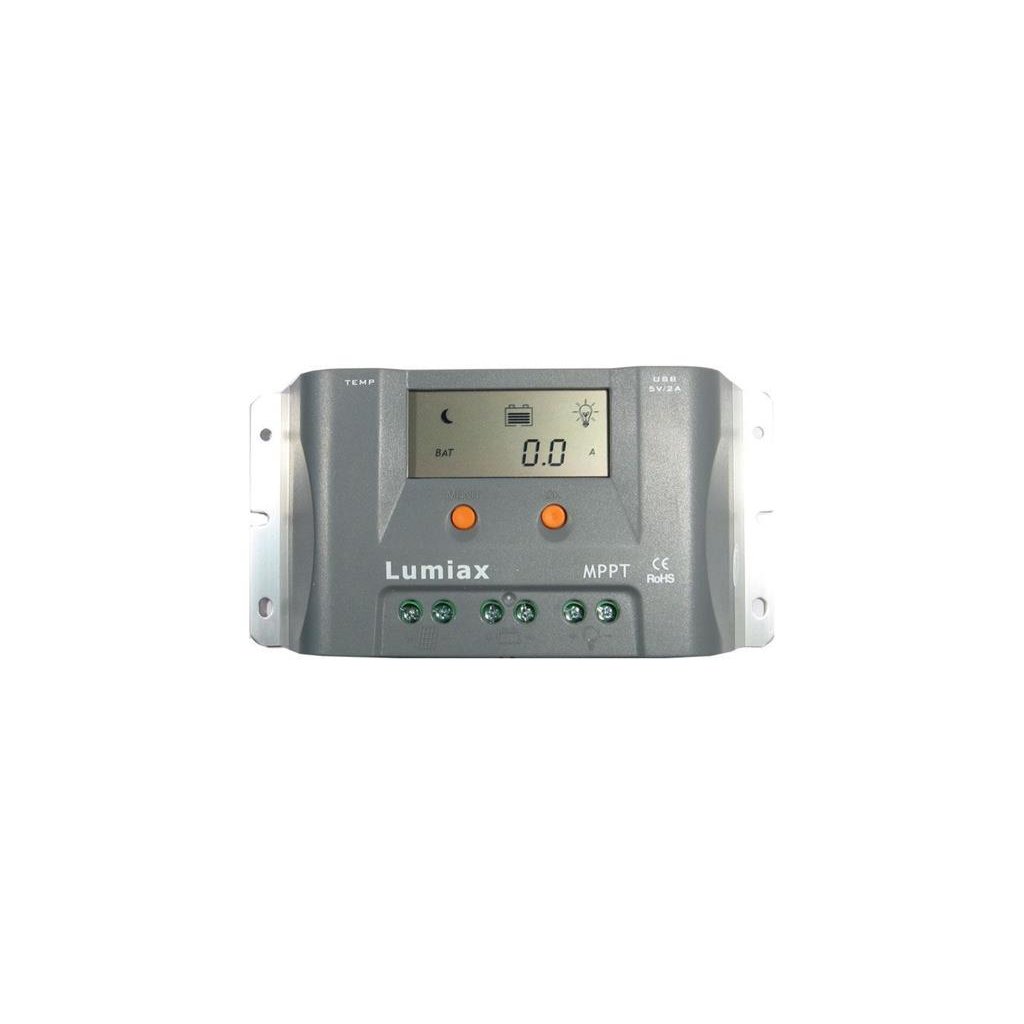

Napelemes vezérlő MPPT Lumiax MT1550EU, 12V/15A

Termék részletes leírása

MPPT szabályozó 15A ólom-sav akkumulátorokhoz 12V rendszerfeszültséggel és max. 200W teljesítményű PV panelekhez max. 35V bemeneti feszültséggel és min. 15,8V bemeneti feszültséggel. Elsősorban 12V-os rendszerfeszültségű panelekhez tervezték, amelyek maximális terhelés mellett 16-18V-ot generálnak. Ez a vezérlő egy belső V-A átalakító segítségével úgy állítja be az áram- napelemforrás karakterisztikáját, hogy az optimális legyen az akkumulátor töltéséhez. Így jobban ki tudja használni a napelemek energiáját, mint egy PWM-vezérlő, amely a töltést csak a napelem és az akkumulátor közötti közvetlen kapcsolat impulzuskorlátozásával szabályozza, ahol az impulzusszélesség arányos a töltött akkumulátor állapotával. Más szóval, az MPPT-vezérlő a tápegység magasabb feszültségéből és alacsonyabb áramából tudja előállítani az ideális feszültséget és áramot az akkumulátor töltéséhez. Pl. 18V/5A átalakul 14,5V/6,2A-ra. A V-A karakterisztika átalakítási hatásfoka általában 95% feletti, így a veszteségek minimálisak, és a szabályozók általában a különböző típusú akkumulátorokhoz igazíthatók a legoptimálisabb töltés biztosítása érdekében.


Technikai paraméterek:

- rendszerfeszültség 12V
- pV panelek maximális teljesítménye: 200W a vezérlő maximális kihasználásához. Nagyobb teljesítményű panel használata esetén a teljes teljesítményt nem használja ki, de a vezérlő funkciója károsodás nélkül megmarad.
- pV panel maximális kimeneti feszültsége: 35V
- a PV panel minimális kimeneti feszültsége: 15,8V - saját méréssel ellenőrizve
- max. töltési áram: 15A
- max. kisütési áram: 10A (csak ha a terhelés a szabályzón keresztül van csatlakoztatva)
- önfogyasztás: 7mA
- 4 fokozatú akkumulátortöltés (CC, CV-boost, CV-float, CV-kiegyenlítés)
- CC = töltés a PV panelek teljes teljesítményével a töltés végének beállított értékéig (CV-boost)
- CV-boost = töltés 1-2 órán keresztül a 14-15V-os kapcsolt feszültség elérése után (állítható)
- CV-kiegyenlítés= töltés megnövelt feszültséggel a folyékony elektrolit összekeverése érdekében - csak folyékony elektrolittal rendelkező akkumulátoroknál választható
- CV-float = töltés 13,5-13,8 V tartási feszültséggel (állítható)
- pb akkumulátor típusának kiválasztása: folyékony dielektromos, AGM, AGM GEL
- nem alkalmas Li-Ion, LiFePO4 vagy Li-Pol akkumulátorokhoz
- a terhelés kikapcsolása 10,8-11,8V-os akkumulátorfeszültségnél - állítható
- LCD kijelző a működési paraméterek beállításához és ellenőrzéséhez
- 2× USB interfész
- Hőmérséklet-kompenzáció: -4,17mV/K cellánként boost+egyenletes -3,33mV/K cellánként float töltés esetén
- rS-485 interfészen alapuló Modbus protokoll, amely maximalizálja a kommunikációs lehetőségeket.
- iP32 védelem
- üzemi hőmérséklet: -25°C~55°C
- méretek: 189×96×53mm/0.42kg
