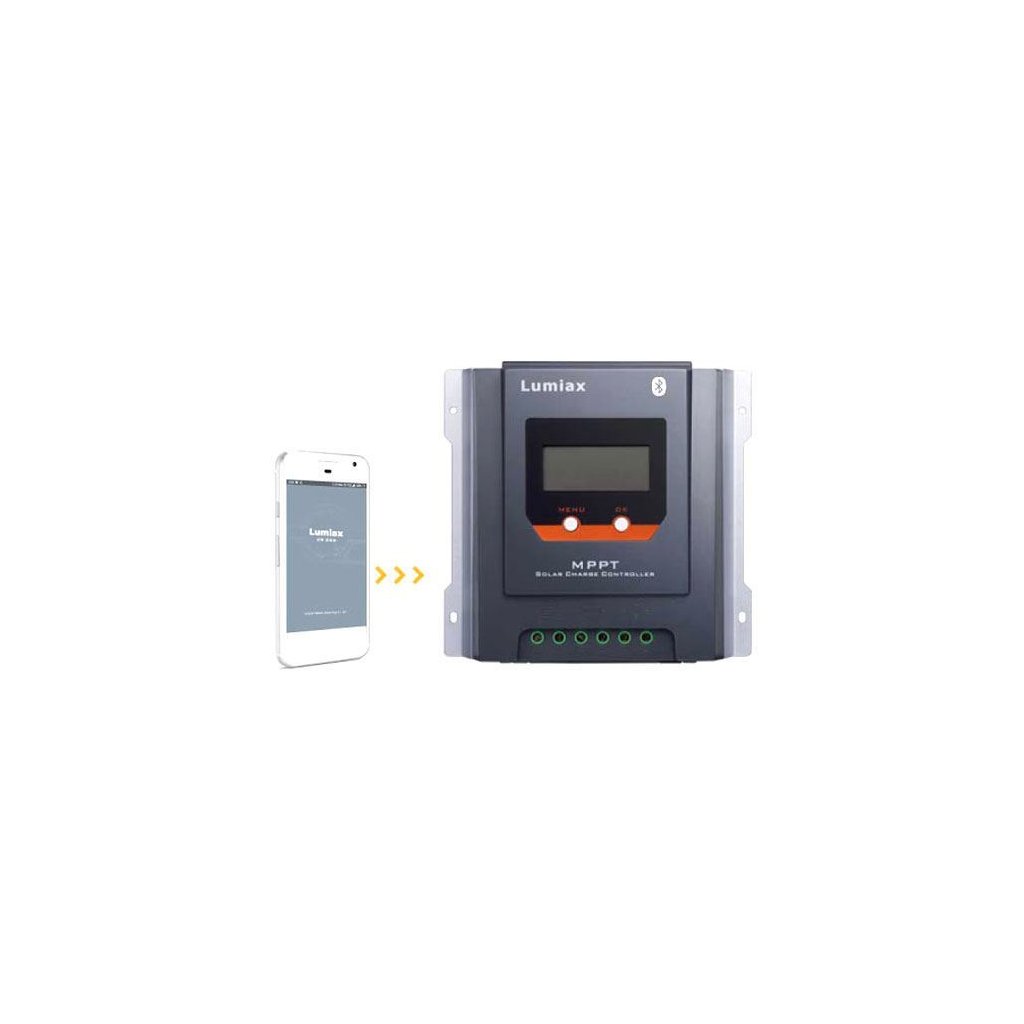

Napelemes vezérlő MPPT Lumiax MT2075-BT, 12-24V/20A, bluetooth

Termék részletes leírása

MPPT vezérlő 20A minden elérhető akkumulátor típushoz 12V vagy 24V rendszerfeszültséggel és 260W (12V) vagy 520W (24V) maximális teljesítményű PV panelekhez, 55V maximális bemeneti feszültséggel és min. . Ezért olyan 12V-os rendszerfeszültségű panelekhez is alkalmas, amelyek maximális terhelésnél 16-18V-ot generálnak. Ez a vezérlő egy belső invertert használ az áramforrás-napelem V-A karakterisztikájának az akkumulátor töltéséhez optimálisra történő beállításához. A napelemek energiáját jobban ki tudja használni, mint egy PWM-vezérlő, amely a töltést csak a napelem és az akkumulátor közötti közvetlen kapcsolat impulzuskorlátozásával szabályozza, ahol az impulzusszélesség arányos a töltött akkumulátor állapotával. Más szóval, az MPPT-vezérlő a tápegység magasabb feszültségéből és alacsonyabb áramából tudja előállítani az ideális feszültséget és áramot az akkumulátor töltéséhez. Például 18V és 5A 14,5V/6,2A-ra változik. A V-A karakterisztika átalakítási hatásfoka általában 95% feletti, így a veszteségek minimálisak, és a szabályozók általában a különböző típusú akkumulátorokhoz igazíthatók a legoptimálisabb töltés biztosítása érdekében.


Technikai paraméterek:

- rendszerfeszültség 12 V vagy 24 V, használható akkumulátorok: Pb AGM, Pb AGM GEL, Pb folyadék, LiFePO4
- pV panelek maximális teljesítménye: 260W (520W-24V) a vezérlő maximális kihasználásához. Nagyobb teljesítményű panelek használata esetén a teljes teljesítményt nem használja ki, de a vezérlő funkciója megmarad.
- max. PV panel feszültség: 55V (-20°C), 50V (+25°C)
- minimális PV panel feszültség 12V-os akkumulátor használata esetén: 15,6V - saját méréssel ellenőrizve
- max. töltési áram: 20A
- saját fogyasztás: <(12V), <12mA (24V)
- 4 fokozatú töltés csak Pb akkumulátorokhoz (CC, CV-boost, CV-float, CV-kiegyenlítés)
- CC = töltés a PV panelek teljes teljesítményével a töltés végének beállított értékéig (CV-boost)
- CV-boost = töltés 1-2 órán át a 14-15V-os kapcsolt feszültség elérése után (állítható)
- CV-kiegyenlítés = töltés megnövelt feszültséggel a folyékony elektrolit összekeverése érdekében - csak folyékony elektrolittal rendelkező ólom-sav akkumulátoroknál választható
- CV-float = töltés 13,5-13,8V karbantartási feszültséggel (állítható)
- akkumulátor típusának kiválasztása: folyékony dielektromos, AGM, AGM GEL, LiFePO4
- LCD kijelző a működési paraméterek beállításához és ellenőrzéséhez
- hőmérséklet-kompenzáció: -4,17mV/K cellánként boost+egyenletes töltés esetén, -3,33mV/K cellánként float (karbantartó) töltés esetén
- iP32 védelem
- RS485 interfész
- üzemi hőmérséklet: -25°C~55°C
- méretek: 189 × 182 × 64 mm
- súly: 1 kg
