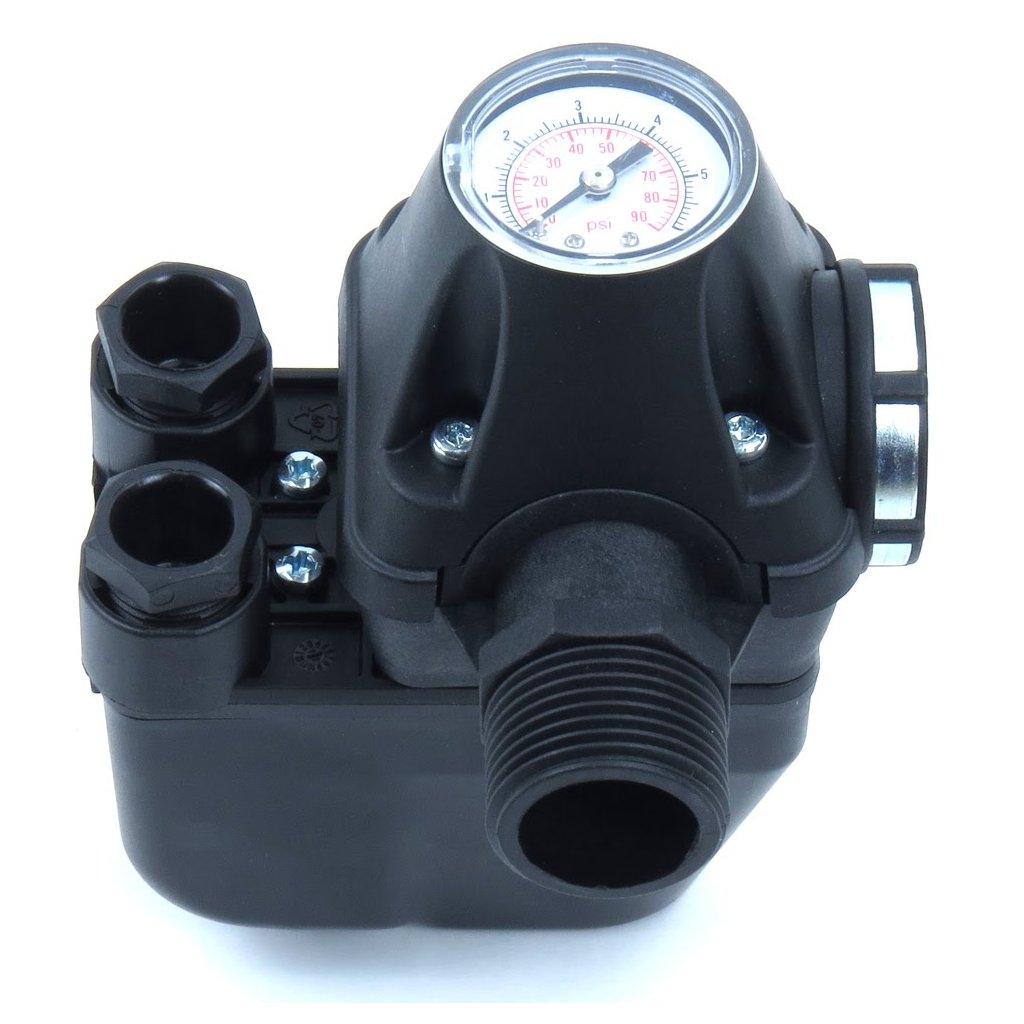

PC-2 nyomáskapcsoló manométerrel

Termék részletes leírása

A beépített nyomásmérővel ellátott PC-2 nyomáskapcsoló búvár- és felszíni szivattyúkkal (230V) használható. Közvetlenül a nyomástartó edényhez való csatlakoztatásra is használható. A nyomáskapcsolók a be- és kikapcsolási nyomásbeállításoktól függően szabályozzák a szivattyú működését. A PC-2 nyomáskapcsoló 1" bemenettel és kimenettel rendelkezik. Elektromos csatlakozás Csatlakoztassa a tápkábel csatlakozóit az alsó sínhez, a szivattyú kábelét pedig a felső sínhez. Csatlakoztassa a földelő (sárga-zöld) tápkábelt és a szivattyú kábelét a síneken kívül található két csavarhoz. Műszaki adatok Működési tartomány: 1,6 - 4,6 bar Gyári beállítás: 1,4 - 2,8 bar Max. 16A Szivattyú tápellátása: 230V, 1 fázis Nyomásszabályozás A kapcsolószekrény kihúzása előtt mindig válassza le a tápellátást. Ha a felhasználónak meg kell változtatnia a gyári beállításokat, akkor ezt a két állítócsavar segítségével teheti meg. Az 1. számú csavarral a be- és kikapcsolási nyomást lehet beállítani. A meghúzás növeli a nyomást, és ezzel egyidejűleg növeli a zárónyomást. A 2. számú beállítócsavar csak a zárónyomást szabályozza. Szorításkor növeljük a cseppet. A beállítási változtatást úgy kell elvégezni, hogy először az 1. számú csavaron szabályozza a nyomást az elvárt értékre, és a szabályozás végén a 2. számú nyomást zárja el az elvárt értékre.
