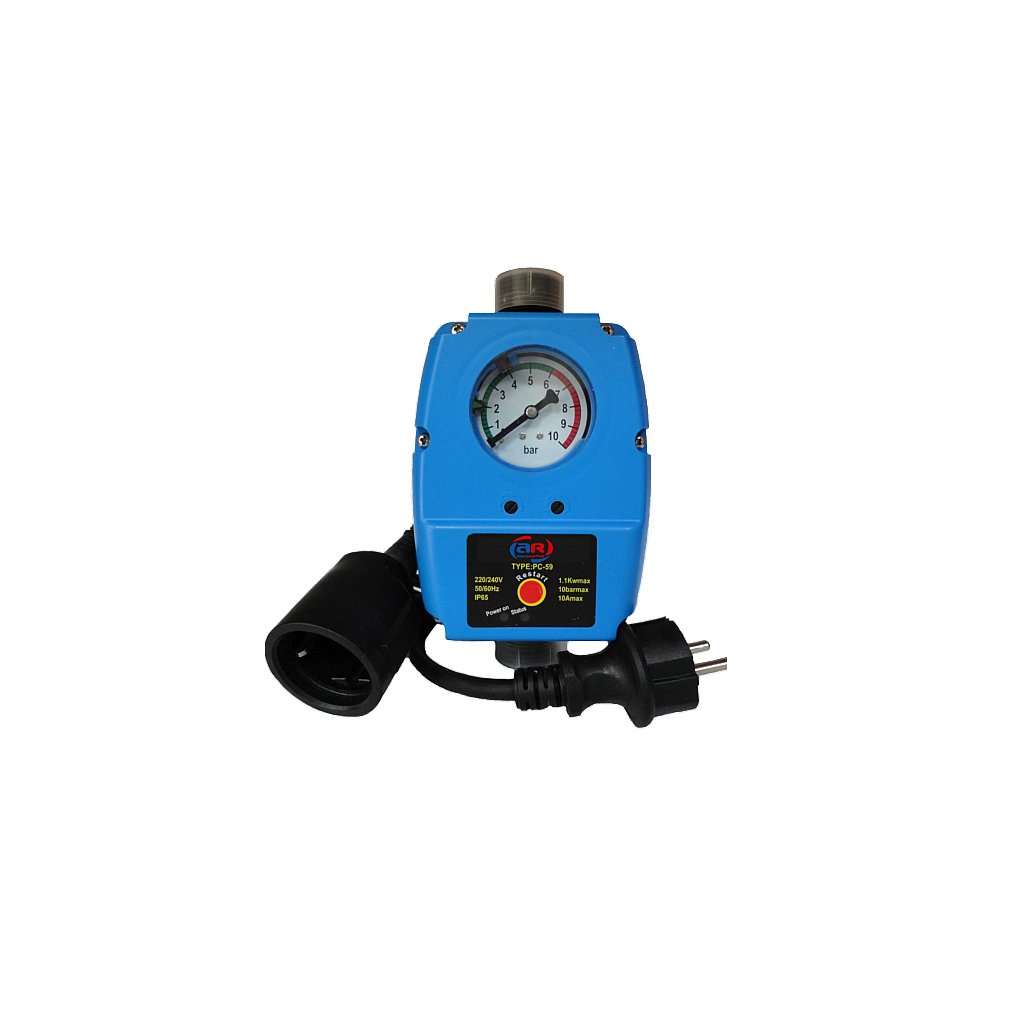

PC-59 vezérlőegység nyomásmérővel

Termék részletes leírása

A szivattyú működését vezérlő elektronikus kapcsoló, vagy más szóval sajtóvezérlés a nyomáskapcsoló funkcióját látja el, így lehetővé teszi az elektromos vízszivattyú működésének automatizálását a nyomásesés függvényében, és amikor a víz áramlása az elosztórendszerben megáll (azaz amikor a készülék elektromos érintkezői kinyílnak és bezáródnak) - lehetővé teszi a szivattyú vagy a vízmű automatikus működését. A nyomásmérővel és önindítóval ellátott PC-59 automatikus présvezérlő a szárazüzem elleni védelmet is biztosítja - a szivattyút víz nélkül kikapcsolja. Ez megvédi a szivattyút a károsodástól, amely víz nélküli működés közben keletkezhet. Kikapcsolás után a RESET gomb megnyomásával újraindítható. Javasoljuk, hogy a manométerrel ellátott PC-59 automata sajtószabályozót tiszta, szennyeződésektől és üledékektől mentes vízvezetékben használja, ellenkező esetben megfelelő szűrőt kell felszerelni a készülék bemeneti részébe. A vezérlőegység beállítása a tapasztalatok alapján max. 6bar-ra ajánlott. (Ahogy pl. az autóknál a fordulatszámmérőn is van egy max. érték - ezt nem érik el, mert a motor megsérülhet). 6 BAR-nál nagyobb nyomást fejlesztő szivattyúk esetén javasoljuk, hogy a vezérlőegység elé egy nyomáscsökkentő szelepet szereljenek be. Előnyök: A nyomásmérővel és önindítással ellátott PC-59 présvezérlés nyomástartó edénnyel kombinálva használható - szárazüzem-védelemként vagy nyomástartó edény nélküli szivattyúk és vízművek automatikus egységeként (automata vízművek). A PC-59 vezérlőegység nagy előnye, hogy mind az alsó bekapcsolási nyomás, mind a felső kikapcsolási nyomás beállítható. A BRIO PC-59 vezérlőegység manométerrel - a sajtvezérlés beépített visszacsapó szeleppel rendelkezik a szivattyúba visszaáramló víz ellen. Működés és alapadatok: A nyomásmérővel ellátott PC-59 automata szivattyú a csatlakoztatás pillanatában kb. 15 másodpercre elindítja a szivattyút. Ezután a szivattyú akkor indul el, amikor a rendszernyomás csökkenésének pillanatában, például egy szelep megnyitásakor, az üzemi nyomás elérte az üzemi nyomást. A PC-59 automatikus nyomáskapcsoló manométerrel, ellentétben más nyomáskapcsolókkal, vezérlőegységekkel, amelyek egy bizonyos nyomás elérésekor kapcsolnak ki, a minimális áramlási érték elérésekor kapcsol ki. Ha ez a feltétel teljesül, a készülék 7-15 másodperccel késlelteti a készülék kikapcsolását. Ezáltal csökken a szivattyúindítások gyakorisága alacsony áramlási sebességeknél. Telepítés: A PC-59 automatikus nyomásmérő a szivattyú és az első elszívási pont közötti bármely ponton felszerelhető úgy, hogy a készülék alján (a menetnél) a két 1" átmérőjű csatlakozó között található nyíl iránya megfeleljen a vízáramlás irányának. Biztosítani kell a hidraulikus csatlakozások tökéletes tömítését az elosztórendszerben. Ha olyan szivattyút használnak, amelynek maximálisan megengedett nyomása 10 bar, a PC-59 bemenetére nyomáscsökkentő szelepet kell felszerelni. A készülék gyárilag 1,5 barra van beállítva, ami a legtöbb alkalmazáshoz optimális. Miután a készüléket leválasztották az áramellátásról, ha a használt szivattyú hidraulikai teljesítménye lehetővé teszi, a nyomás a felső fedél eltávolításával, a + és - jelekkel jelölt csavar segítségével változtatható. Műszaki adatok: 220 - 240 V tápfeszültség: tápfeszültség 220 - 240 V tápáram frekvencia 50/60 Hz a vezérelt szivattyú maximális teljesítménye 1,1 kW a vezérelt szivattyú maximális bemeneti teljesítménye 10 A maximális üzemi nyomás 6 bar maximális környezeti hőmérséklet 60oC védettségi fok IP65 indítási nyomástartomány 0 - 6 bar kikapcsolási nyomástartomány 2 - 10 bar maximálisan beállítható különbség az indítási és a kikapcsolási nyomás között 7 bar legkisebb lehetséges állítható különbség az indítási és a kikapcsolási nyomás között 1 bar torkolatok G1" Kábelekkel szállítva: 1 m kábel dugóval hálózati csatlakozáshoz 60 cm-es kábel a szivattyúhoz való csatlakozáshoz
