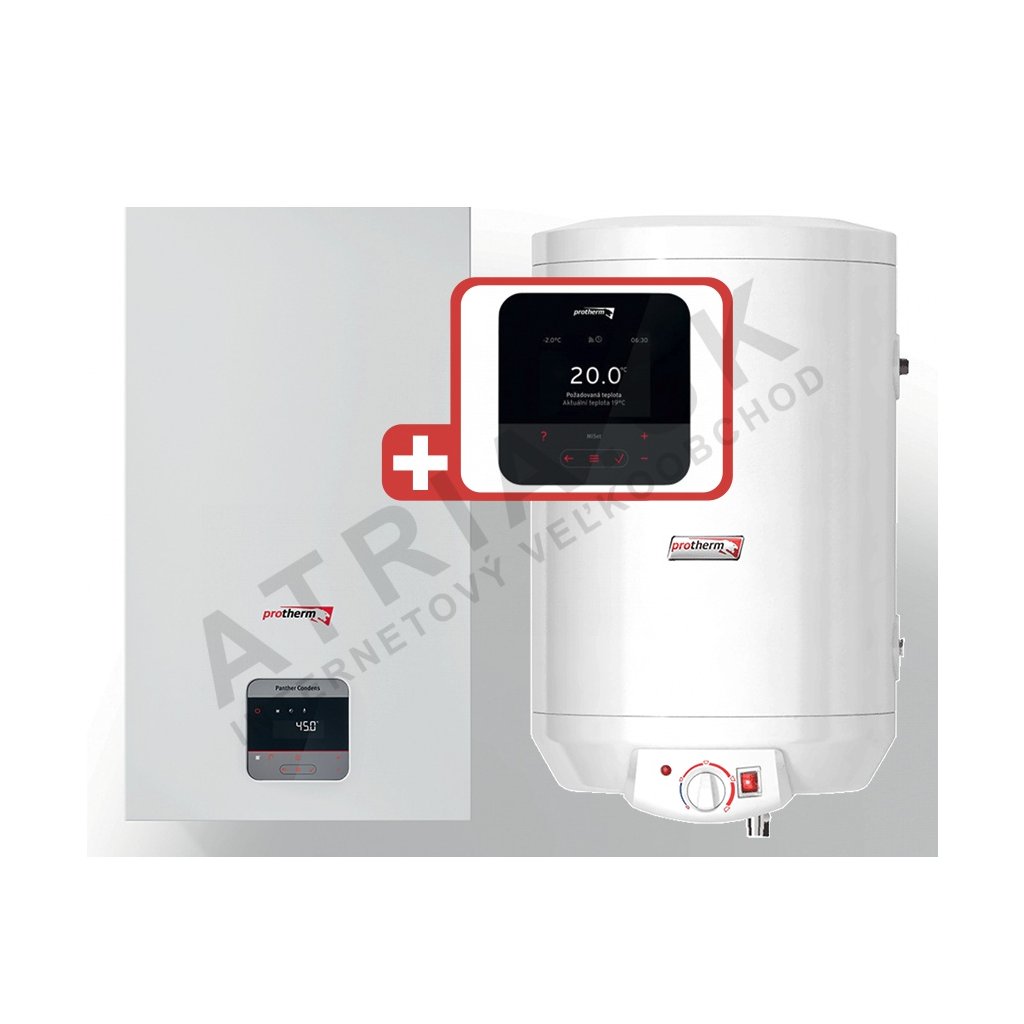

Protherm Panther Condens 20/26 KKV balra + WEL 75 ME + helyiségszabályozó MiSet
Kód: 0010045050Kapcsolódó termékek
Termék részletes leírása
Protherm Panther Condens 20/26 KKV
+ Panther Condens 20/26 KKV+ WEL 75 ME82l
(2020-as verzió neve Protherm Panther Condens 24/25 KKV + WEL 75 ME tároló + Protherm Thermolink P szabályozó)
+ Panther Condens 20/26 KKV+ WEL 75 ME82l
(2020-as verzió neve Protherm Panther Condens 24/25 KKV + WEL 75 ME tároló + Protherm Thermolink P szabályozó)

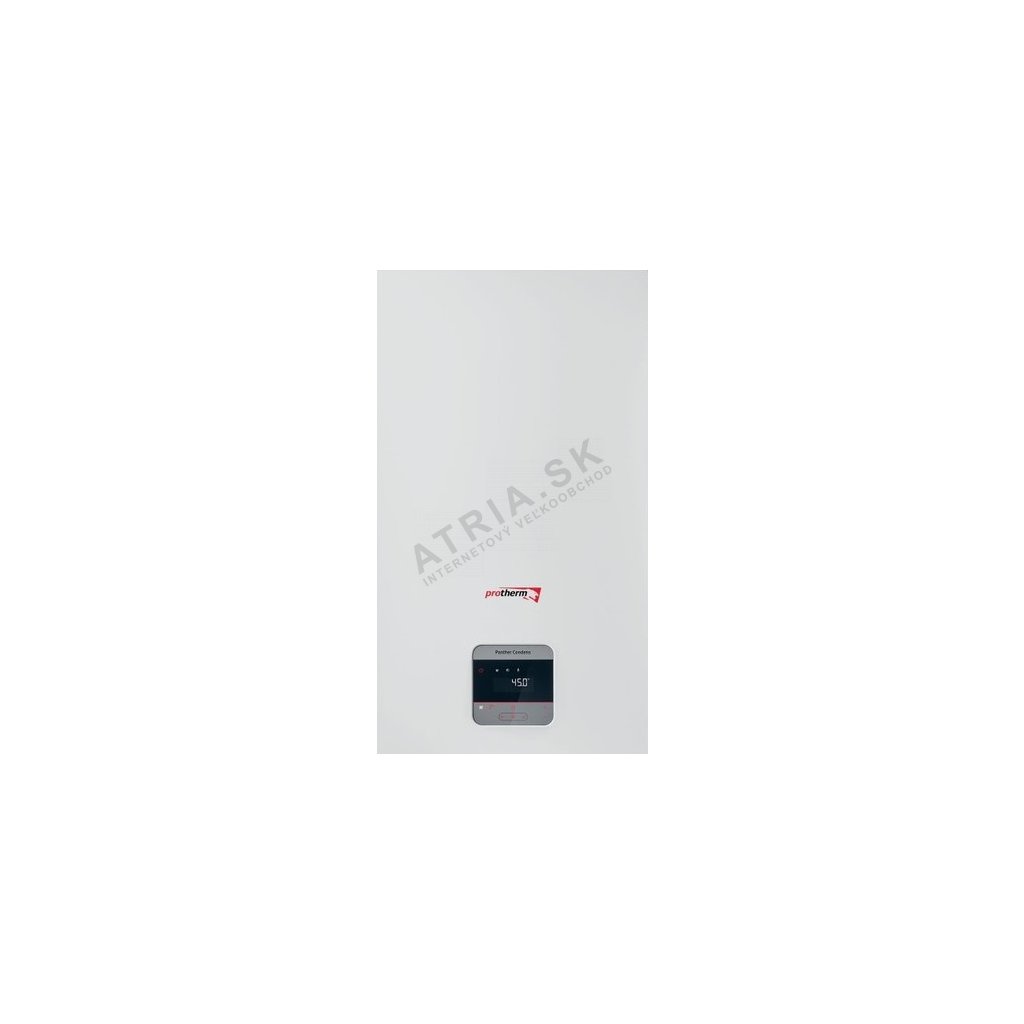

PROTHERM PANTHER CONDENS 20/26 KKV
Az új kezelőpanel kialakításának része a kazán nevének elhelyezése a panel tetején.
ÚJ TULAJDONSÁGOK
Új FlameFit Optimal Combustion Technology - nagyobb hatékonyság, alacsonyabb füstgázkibocsátás, kisebb gázfogyasztás, a különböző forrásokból származó, eltérő minőségű és összetételű gázok optimális elégetését célzó technológia.
Új szekrénykialakítás - megújított kazánkialakítás (szekrény, vezérlőpanel), miközben a kazánok korábbi változatának alapterülete és csatlakozási méretei megmaradtak az egyszerű és gyors kazáncsere megkönnyítése érdekében.
Új vezérlőpanel kialakítása - A panel megjelenése az új eBUS vezérlőkéhez igazodik, érintésérzékeny gombok, háttérvilágítású kijelző, egyszerű és intuitív kezelés és beállítás, akár az ügyfél, akár a szerviztechnikus számára.
Smart Shower funkció - a kombi kazán garantálja a TV előkészítés kényelmét zuhanyzás közben, így a zuhanyzó TV-ellátásának megszakítása alatt (szappanozáskor) is megvárja a következő TV-fogyasztást, és nem kapcsol fűtésre, még akkor sem, ha erre igény van (3 perc várakozás).
Megfelelően működik a kombi kazán.
Kiegészítők csatlakoztathatósága - külső vezérlő tartozékok, például internet gateway és/vagy vezeték nélküli helyiségvezérlő egyszerű csatlakoztatása és gyors csatlakoztatása a kazánszekrény felnyitása nélkül, akár a végfelhasználó számára is.
Kompatibilitás a legújabb eBUS vezérlőkkel - az új eBUS vezérlőkhöz illeszkedő vezérlőpanel megjelenése, hasonló működés és egyszerű használat.
KOMFORT FUNKCIÓ
Comfort funkció garantálja a meleg víz gyors eljuttatását a felhasználási helyig, a primer és a lemezes hőcserélő között állandóan fenntartott, fűtött primerkör segítségével. Ez kiküszöböli a lemezes hőcserélő kezdeti felfűtéséhez szükséges további tehetetlenséget, miután a TV igényt regisztrálták. Ily módon a kazán állandóan készen áll a TV-ellátásra, és így garantált a fokozott kényelem a fogyasztó számára.
Gyors melegvíz-kiszállítás az ügyfélhez - idő- és vízmegtakarítás
FUNKCIÓ "TISZTÍTÓ ZUHANYZÓ" (szappanosító funkció) - KKV kombi kazán
- A "Smart Shower" funkció egy 3 perces
késleltetett átkapcsolás a kombi kazán előkészítő üzemmódból
TV fűtési üzemmódra.
A kazán megvárja, hogy a zuhanyzás szükség esetén folytatódjon.
Ez megakadályozza a TV-kör túl gyors lehűlését
fűtésre kapcsolás (ez akkor történik, ha azonnali
fűtésre kapcsolás, ha akár csak pillanatnyilag is
leáll a TV előfizetés).
- Ennek a késleltetésnek köszönhetően minden második előfizetés 3 percen belül
nem változtatja meg a melegvíz hőmérsékletét.
- A tévécsapolás megszakítása zuhanyzás közben nem olyan
.
befolyásolja a hőmérséklet stabilitását és a zuhanyzás közbeni komfortérzetet.
A melegvíz-ellátás komfortja így tartósan biztosított, még akkor is, ha a kazán a tévékészítés üzemmódból fűtési üzemmódra vált.
PARAMÉTEREK
| Panther Condens 20/26 KKV | |
| Fűtés | < |
| Teljesítmény 50/30°C-on [kW] | 3.3 - 21.7 |
| Teljesítmény 80/60°C-on [kW] | 2.9 - 19.7 |
| Rendezhető VV hőmérséklet-tartomány [°C] | 15 - 80 |
| Max. Üzemi nyomás, fűtés [MPa] | 0,3 MPa (3,0 bar) |
| Tágulási edény [l] | 8 |
| NOx osztály | 6 |
| Fűtési energiaosztály | A |
| Melegvíz-termelés | |
| Maximális teljesítmény a melegvíz előállításához [kW] | 25.7 |
| Rendezhető TV hőmérséklet-tartomány* [°C] | 35 - 65 |
| Megengedett TV üzemi nyomás[MPa] | 0,03 - 1 MPa (0,30 - 10 bar) |
| Szükséges TV csatlakozási nyomás [MPa] | 0,2 MPa (2,0 bar) |
| Minimális TV áramlási sebesség[l/min] | 1.5 |
| Specifikus áramlási sebesség D (ΔT = 30 K)[l/min] | 12.3 |
| TV áramláskorlátozó [l/min] | 8 |
| Elektromos paraméterek | |
| Feszültség/frekvencia [V/Hz] | 230/50 |
| Maximális elektromos bemeneti teljesítmény [W] | 80 |
| Készenléti teljesítmény [W] | 2 |
| Elektromos védelem [IP] | IPX4D |
| Méretek | |
| Gázcsatlakozás | G 1/2" |
| Fűtési csatlakozások | G 3/4" |
| Hideg/melegvíz csatlakozások a kazán oldalán | G 3/4" |
| 15 | |
| Kondenzátum elvezető cső [mm] | 21.5 |
| VS méretek (szélesség/magasság/mélység) [mm] | 418/740/344 |
| Súly víz nélkül [kg] | 30.2 |
*Külső tárolótartállyal rendelkező rendszerkazánokhoz

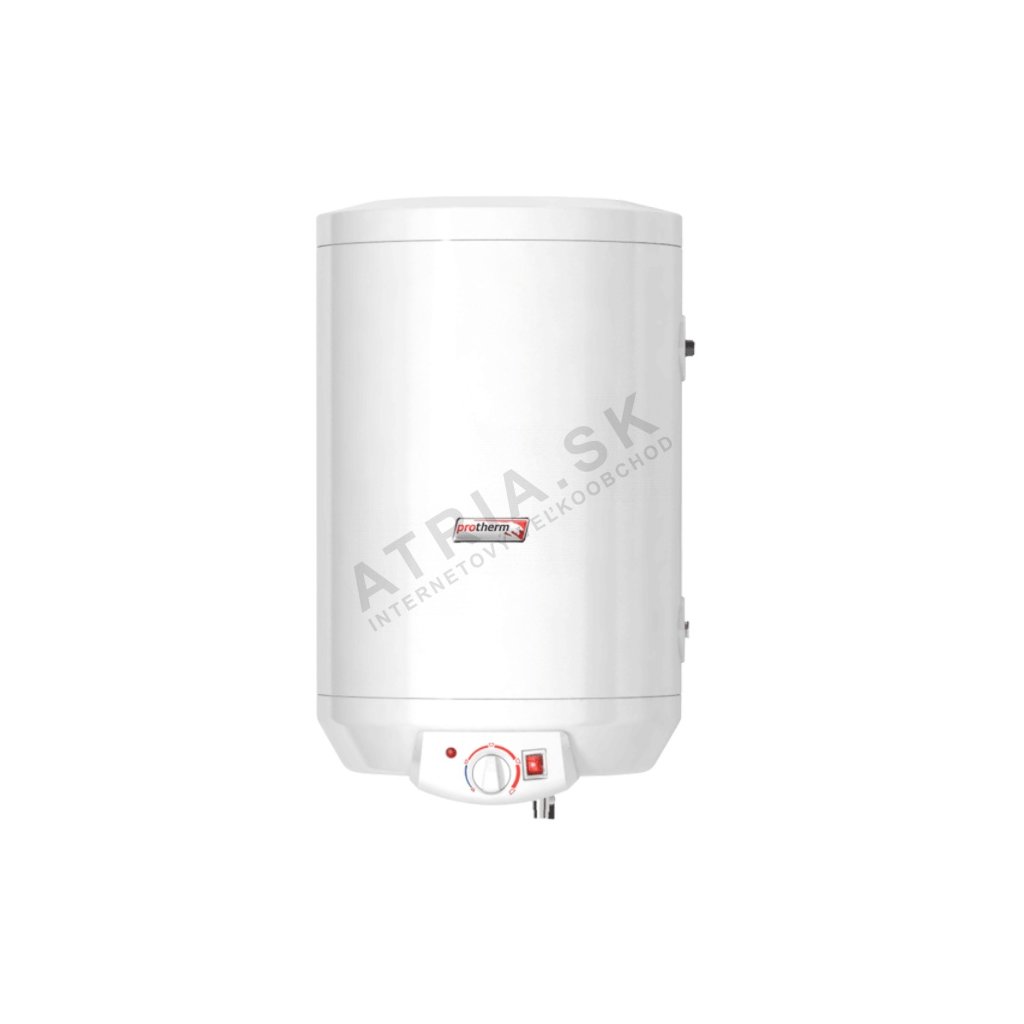

PROTHERM WEL 75 ME
82 l
.
82 l
- Melegvíz-készítés váltóterheléses technológiával- vízmelegítés a kombi kazán lemezes hőcserélőjén keresztül a tartozékokkal
.
- Nettó tároló térfogat 82 liter
- Függő kivitel alkalmas függő kazánnal szerelt szerelvényekhez
- Beépített elektromos fűtőtekercs 2 kW kiegészítő fűtési módként a kazán meghibásodása esetén
- Korrózióvédelem magnézium anóddal
- Korrózióvédelem magnézium anóddal>- Minimális hőveszteség az új típusú szigetelésnek köszönhetően a PUR keményhabból ("B" hőveszteségértékkel jelölve)
PARAMÉTEREK
| WEL 75 ME | |
| Energetikai osztály a melegvízhez | B |
| használati vízmennyiség | 82 L |
| Max. Üzemi nyomás | 8 bar |
| Max. vízhőmérséklet | 80 °C |
| Használati vízcsatlakozás | G 1/2" |
| Mennyiség 10 percig. | 163 l |
| A tartály első felfűtési ideje (10°C-ról 60°C-ra) | 16 perc |
| magasság/átmérő | 815 / 469 mm |
| Súly víz nélkül | 24 kg |
| elektromos feszültség/frekvencia | 230 V/50 Hz |
| Elektromos bemeneti teljesítmény | 2 kW |
| elektromos névleges teljesítmény | IP21 |
| Max. prev. hőmérséklet | 80 °C |

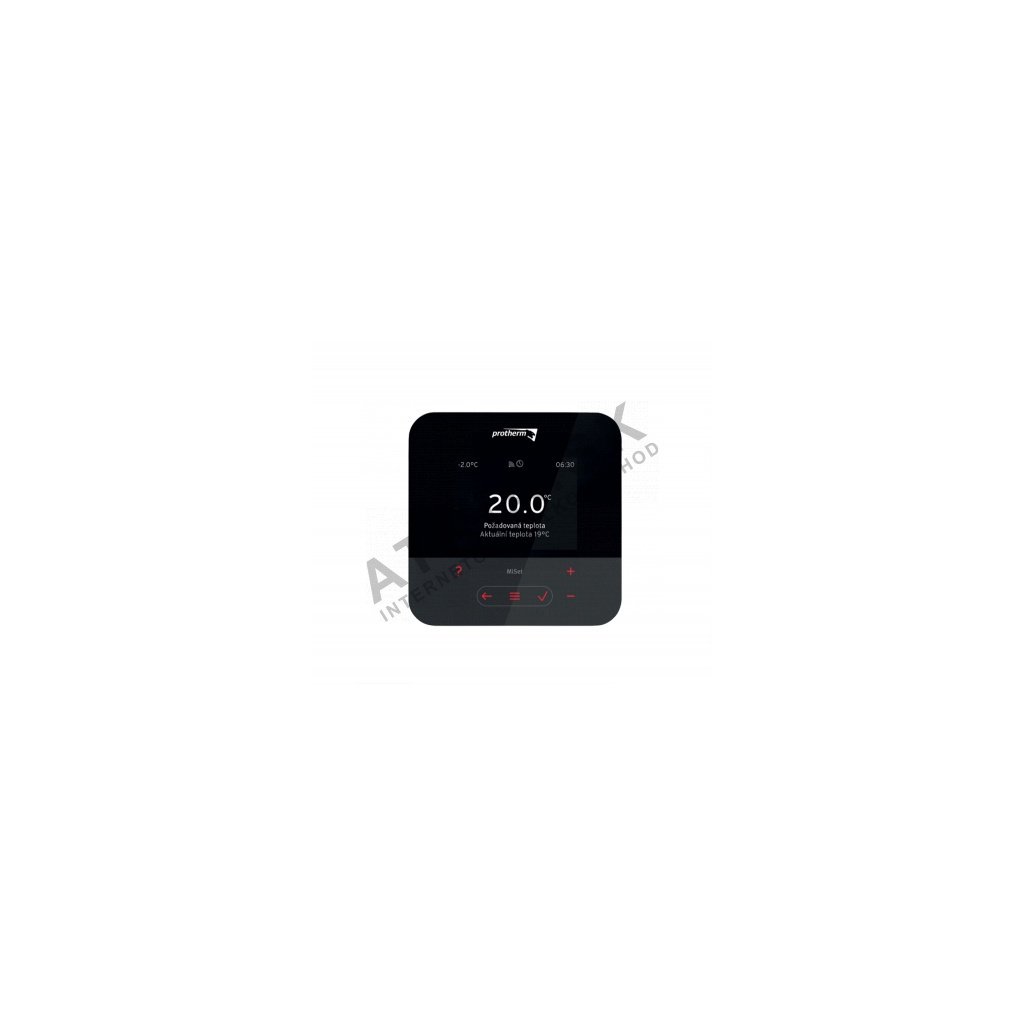

A MiSet korszerű szobaszabályozója néhány érintéssel megbízhatóan szabályozza otthona kívánt hőmérsékletét. A vezérlővel való munka minden eddiginél intuitívabb az új érintőképernyős kijelzőnek és a világos menüstruktúrának köszönhetően. A vezérlő összes kezelőszervének magyarázata segít megérteni a vonatkozó funkciókat, az időprogram-asszisztens segítségével pedig beállíthatja szubjektív komfortérzetét. A fűtési rendszerhez a vezérlővel naponta akár 12 időintervallumot is beállíthat különböző hőmérsékletekkel. A legújabb kazánokkal kombinálva a napi, heti, havi és éves jelentések segítségével pontosan nyomon követheti az energiafogyasztását, és elemezheti egyéni fűtési és melegvíz-felhasználási viselkedését az energiatakarékosság optimalizálása érdekében.
Tulajdonságok:
- Modern fényes fekete dizájn
- Elérhető gombos vezérlés
- Megoldás akár 12 időintervallum beállítására különböző hőmérséklettel naponta
- A MiSet vezérlő alkalmas a 2003 óta eBUS busszal rendelkező Protherm kazánokhoz
- Egyszerű navigáció és világos menüstruktúra
- A szabályozó lehetővé teszi speciális funkciók beállítását, mint például távollét üzemmód, sokkszellőztetés, melegvíz gyors, betonszárítás stb.
- A kezelőszervek leírása, a menü bevezetése és a menüvezérlők szöveges segédlete
- eBus kommunikációs interfész
PARAMÉTEREK
| MiSet | |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Melegvíz-hőmérséklet beállítási tartománya | 35 - 65 °C |
| csatlakozás | Kábeles (SRT 380) |
| Táp | eBUS-on keresztül |
| Equithermikus vezérlés | Igen |
| Adaptív fűtési görbe | Igen |
| Méretek (h x b x t) | 122 x 122 x 26 mm |
| Beszerelés | Falra szerelhető |
