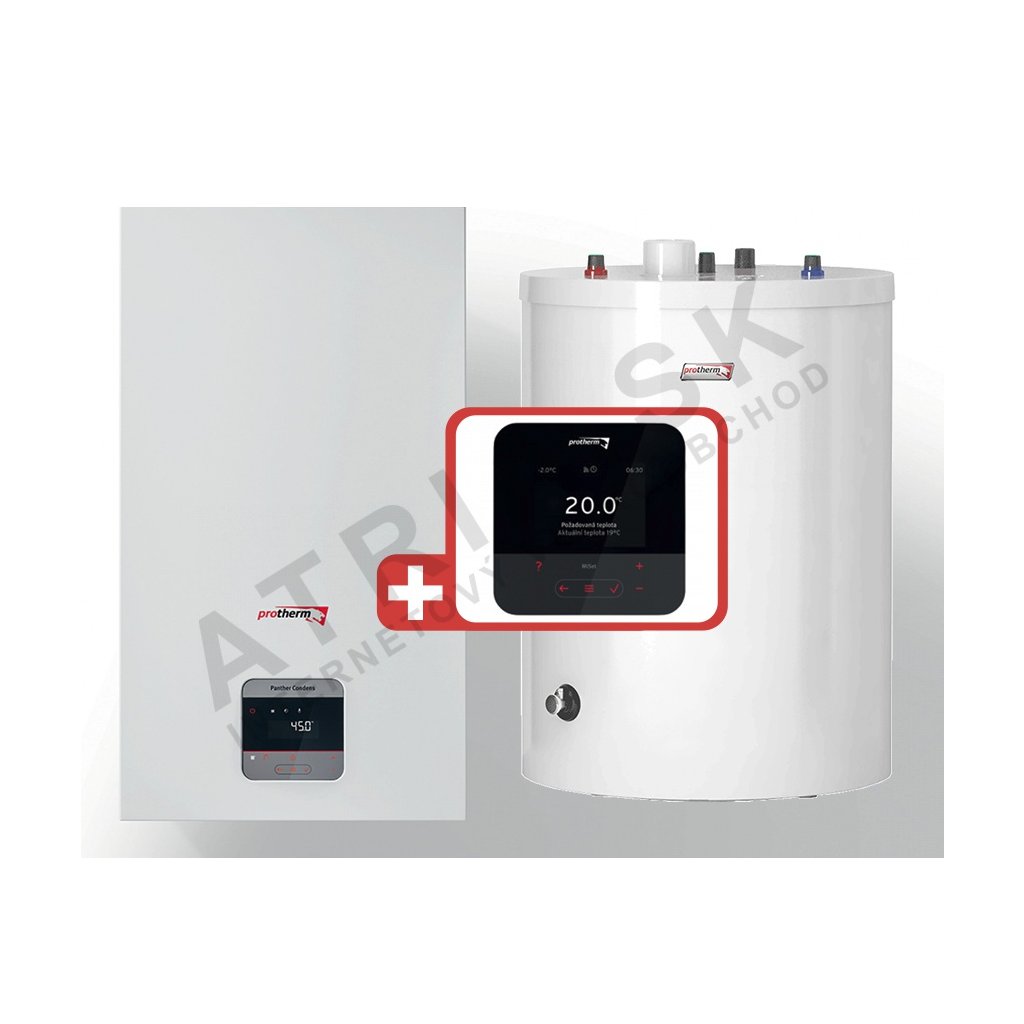

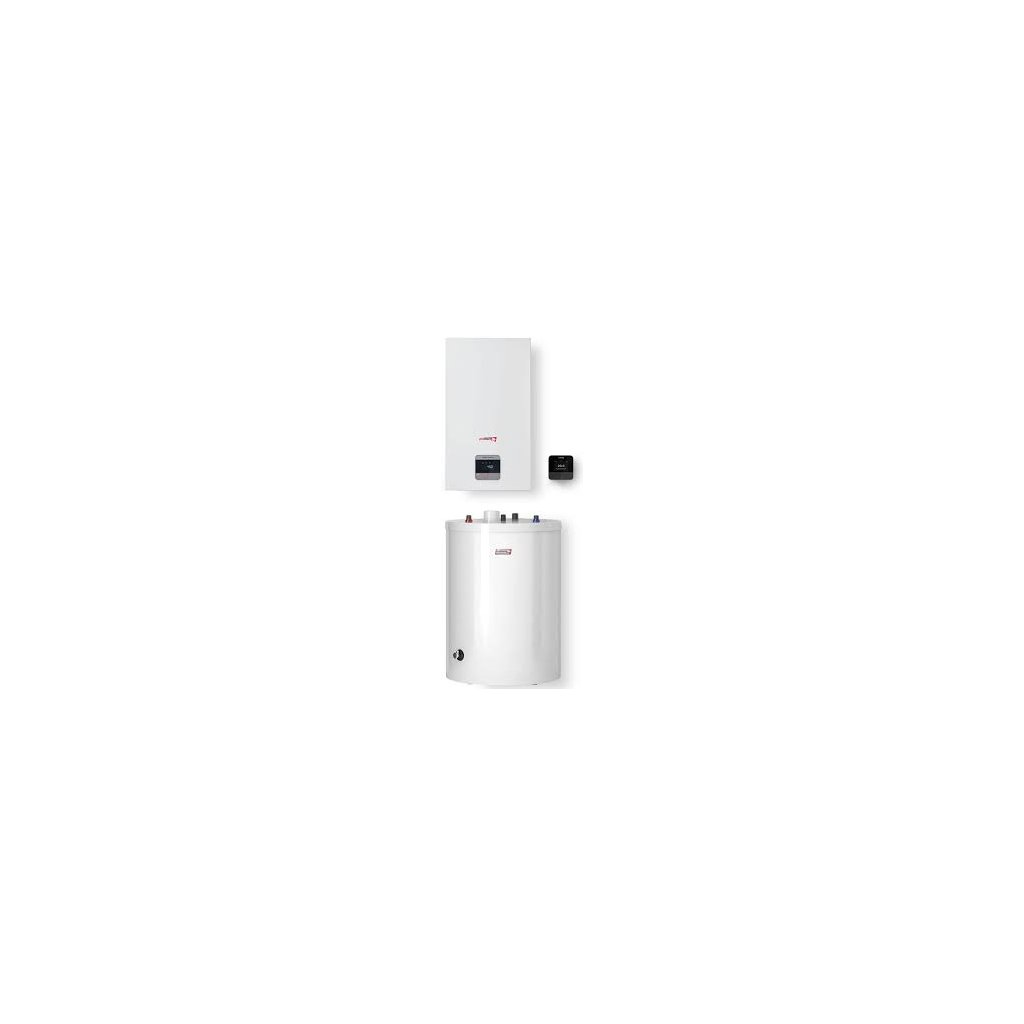

Protherm Panther Condens 25 KKO + FE 120 BM + helyiségszabályozó MiSet
Kód: 0010045045Kapcsolódó termékek
Termék részletes leírása

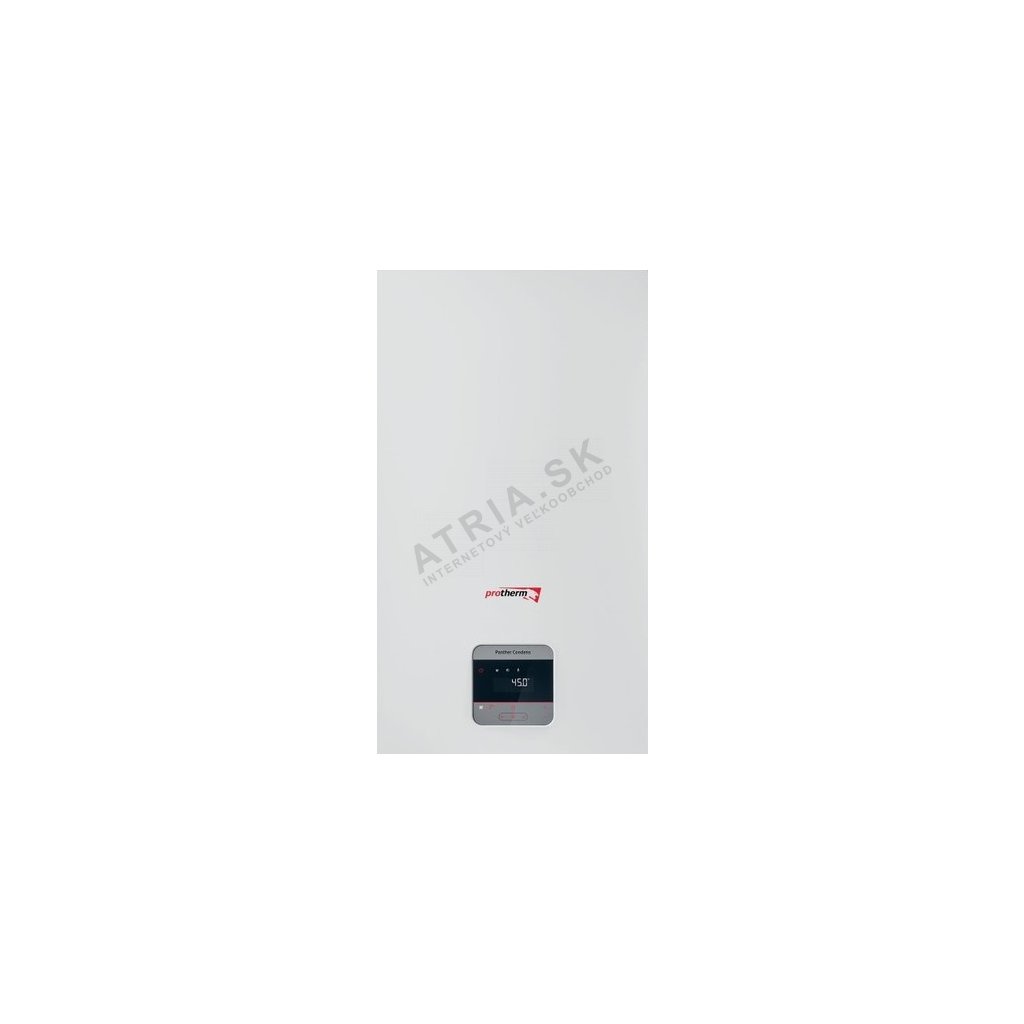

Protherm Panther Condens 25 KKO+ Panther Condens 25 KKO+ FE 120 BM+ MiSetPROTHERM PANTHER CONDENS 25 KKO
- fali kondenzációs kazán külső tárolócsatlakozással
- teljesítmény: 3,0 - 24,7 kW
- fali kondenzációs kazán külső tárolócsatlakozással
- teljesítmény: 3,0 - 24,7 kW
Az új Panther kondenzációs kazánnal olyan fűtési rendszert kap, amely nem hagyja cserben. Fedezze fel velünk a legmodernebb kondenzációs technológia előnyeit és előnyeit a melegvíz-készítés kényelméért és a fűtési költségek csökkentéséért.
ÚJ PANTHER KONDENSKÁTOR TERVEZÉS
"A Protherm kazánok új, lapos kialakítását az új, négyzet alakú kezelőpanel is kiemeli": Az új kezelőpanel kialakításának része a kazán nevének elhelyezése a panel tetején.
ÚJ TULAJDONSÁGOK
Új FlameFit Optimal Combustion Technology - nagyobb hatásfok, alacsonyabb füstgázkibocsátás, kisebb gázfogyasztás, a különböző forrásokból származó, eltérő minőségű és összetételű gázok optimális elégetését célzó technológia.
Új szekrénykialakítás - megújított kazánkialakítás (szekrény, vezérlőpanel), miközben a kazánok korábbi változatának alapterülete és csatlakozási méretei megmaradtak az egyszerű és gyors kazáncsere megkönnyítése érdekében.
Új vezérlőpanel kialakítása - A panel megjelenése az új eBUS vezérlőkéhez igazodik, érintésérzékeny gombok, háttérvilágítású kijelző, egyszerű és intuitív kezelés és beállítás, akár az ügyfél, akár a szerviztechnikus számára.
Smart Shower funkció - a kombi kazán garantálja a TV előkészítés kényelmét zuhanyzás közben, így a zuhanyzó TV-ellátásának megszakítása alatt (szappanozáskor) is megvárja a következő TV-fogyasztást, és nem kapcsol fűtésre, még akkor sem, ha erre igény van (3 perc várakozás).
Megfelelően működik a kombi kazán.
Kiegészítők csatlakoztathatósága - külső vezérlő tartozékok, például internet gateway és/vagy vezeték nélküli helyiségvezérlő egyszerű csatlakoztatása és gyors rögzítése a kazánház felnyitása nélkül, akár a végfelhasználó számára is.
Kompatibilitás a legújabb eBUS-vezérlőkkel - az új eBUS-vezérlőkhöz illeszkedő vezérlőpanel megjelenése, hasonló működés és egyszerű használat.
KOMFORT FUNKCIÓ
Comfort funkció garantálja a meleg víz gyors eljuttatását a felhasználási helyig, a primer és a lemezes hőcserélő között állandóan fenntartott, fűtött primerkör segítségével. Ez kiküszöböli a lemezes hőcserélő kezdeti felfűtéséhez szükséges további tehetetlenséget, miután a TV igényt regisztrálták. Ily módon a kazán állandóan készen áll a TV-ellátásra, és így garantált a fokozott kényelem a fogyasztó számára.
Gyors melegvíz-kiszállítás az ügyfélhez - idő- és vízmegtakarítás
FUNKCIÓ "TISZTÍTÓ ZUHANYZÓ" (szappanosító funkció) - KKV kombi kazán
- Az "Smart Shower" funkció egy 3 perces
késleltetett kapcsolás a kombi kazánnak az előkészítő üzemmódból
TV fűtési üzemmódra.
A kazán megvárja, amíg a zuhanyzás szükség esetén folytatódik.
Ez megakadályozza a TV-kör túl gyors lehűlését
fűtésre kapcsolás (ez akkor történik, ha azonnali
fűtésre kapcsolás, ha akár csak pillanatnyilag is
leáll a TV előfizetés).
- Ennek a késleltetésnek köszönhetően minden második előfizetés 3 percen belül
nem változtatja meg a melegvíz hőmérsékletét.
- A tévécsapolás megszakítása zuhanyzás közben nem olyan
.
befolyásolja a hőmérséklet stabilitását és a zuhanyzás közbeni kényelmet.
A melegvíz-ellátás komfortja így tartósan biztosított, még akkor is, ha a kazán a tévékészítés üzemmódból fűtési üzemmódra vált.
PARAMÉTEREK
| Panther Condens 25 KKO | |
| Fűtés | |
| Teljesítmény 50/30°C-on [kW] | 3.3 - 26.9 |
| Teljesítmény 80/60°C-on [kW] | 3.0 - 24.7 |
| Rendezhető VV hőmérséklet-tartomány [°C] | 15 - 80 |
| Max. Üzemi nyomás, fűtés [MPa] | 0,3 MPa (3,0 bar) |
| Tágulási edény [l] | 8 |
| NOx osztály | 6 |
| Fűtési energiaosztály | A |
| Melegvíz-termelés | |
| Maximális teljesítmény a melegvíz előállításához [kW] | 27.0 |
| Rendezhető TV* hőmérséklet-tartomány [°C] | 45 - 60* |
| Elektromos paraméterek | |
| Feszültség/frekvencia [V/Hz] | 230/50 |
| Maximális elektromos bemeneti teljesítmény [W] | 93 |
| Készenléti teljesítmény [W] | 2 |
| Elektromos védelem [IP] | IPX4D |
| Méretek | |
| Gázcsatlakozás | G 1/2" |
| Fűtési csatlakozások | G 3/4" |
| Hideg/melegvíz csatlakozások a kazán oldalán | G 3/4" |
| A túlnyomásos szelep csatlakozása [mm] | 15 |
| Kondenzátum elvezető cső [mm] | 21.5 |
| VS méretek (szélesség/magasság/mélység) [mm] | 418/740/344 |
| Súly víz nélkül [kg] | 29.2 |
*A külső tárolótartállyal rendelkező rendszerkazánokhoz

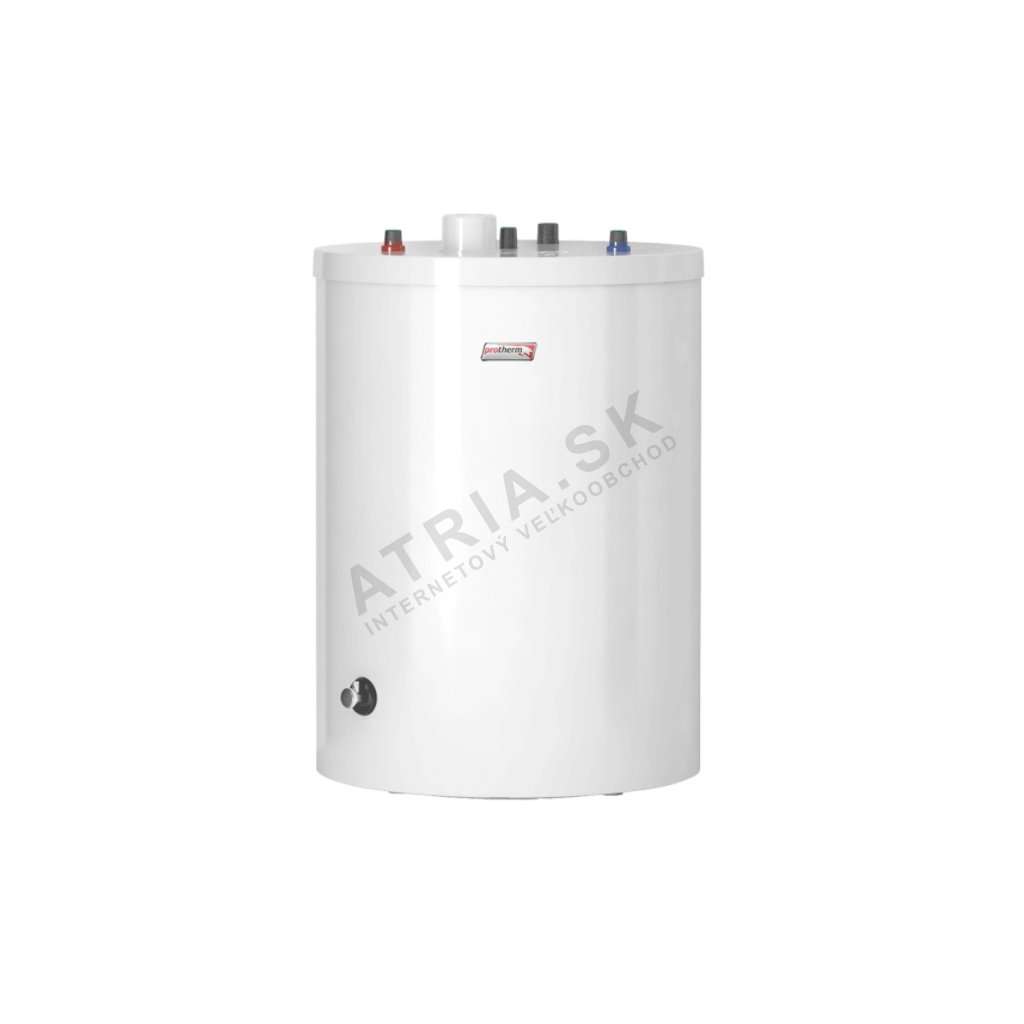

PROTHERM FE 120 BM
- helyhez kötött TV-tároló tartály
>- térfogat:120 l
- helyhez kötött TV-tároló tartály
>- térfogat:120 l
- Közvetett fűtésű tárolótartály spirálcsöves hőcserélő
- Nettó tárolási térfogat 117 liter
- Acél tartály tartály kiváló minőségű zománcozással
- állványos változat alkalmas alápántolt kazánszerelvényekhez
- Korrózióvédelem magnézium anóddal
- A keringtető kör egyszerű csatlakoztatása
- A víz könnyű leürítése a tárolótartályból a beépített leeresztő szelepen keresztül
- Javított hidegvíz-rétegződés a tartály alján a hidegvíz-bemeneti diffúzor új kialakításának köszönhetően
- Minimális hőveszteség az új típusú szigetelésnek köszönhetően a PUR keményhabból ("B" energiaosztály)
PARAMÉTEREK
| Energetikai osztály a melegvízhez | B | |
| használati vízmennyiség | 117 L | |
| 10 bar | ||
| Max. vízhőmérséklet | 85 °C | |
| Max. a fűtővíz bemeneti hőmérséklete | 110 °C | |
| VVV csatlakozás | R 1" | |
| Haszonvízcsatlakozás | R 3/4" | |
| visszavezetés csatlakozó | R 3/4" | |
| leeresztő szelep és dugó | G 1" | |
| Thermikus teljesítmény | 21,4 kW | |
| Órás áramlási sebesség | 527 | |
| Mennyiség 10 percre | 163 l | |
| Készenléti áramveszteség | 1 kWh/d | |
| A hőcserélő fűtőfelülete | 0.7 m2 | |
| Fűtővíz térfogata a hőcserélőben | 4,8 l | |
| A cserélő nyomásvesztesége maximális fűtővízfogyasztásnál | 17 mbar | |
| hőátadó víz áramlási sebessége | 1,400 l/h | |
| Folyamatos melegvíz-kibocsátás 85/65°C-os fűtővíz-hőmérsékleten | 21,4 kW | |
| Folyamatos melegvíz teljesítmény 85/65°C fűtési vízhőmérsékleten | 527 l/h | |
| Teljesítményjellemzők | 1,4 N | |
| Méretek | ||
| magasság/átmérő | 822/590 mm | |
| Súly a működtető patronnal | 185 kg | |
| Súly víz nélkül | 68 kg |
PROTHERM MiSet
- helyiségvezérlő
A modern szobaszabályozó MiSet néhány érintéssel megbízhatóan szabályozhatja otthona kívánt hőmérsékletét. A vezérlővel való munka minden eddiginél intuitívabb az új érintőképernyős kijelzőnek és a világos menüstruktúrának köszönhetően. A vezérlő összes kezelőszervének magyarázata segít megérteni a megfelelő funkciókat, az időprogram-asszisztens segítségével pedig beállíthatja szubjektív komfortérzetét. A fűtési rendszerhez a vezérlővel naponta akár 12 időintervallumot is beállíthat különböző hőmérsékletekkel. A legújabb kazánokkal kombinálva a napi, heti, havi és éves jelentések segítségével pontosan nyomon követheti energiafogyasztását, és elemezheti egyéni fűtési és melegvíz-felhasználási viselkedését az energiatakarékosság optimalizálása érdekében.
Tulajdonságok:
- Modern, fényes fekete kivitel
- Elérhető gombos vezérlés
- Megoldás akár 12 időintervallum beállítására különböző hőmérséklettel naponta
- A MiSet vezérlő alkalmas a 2003 óta eBUS busszal rendelkező Protherm kazánokhoz
- Egyszerű navigáció és áttekinthető menüstruktúra
- A szabályozó lehetővé teszi speciális funkciók beállítását, mint például távollét üzemmód, sokkszellőztetés, melegvíz gyors, betonszárítás stb.
- A kezelőszervek leírása, a menü bevezetése és a menüvezérlők szöveges segédlete
- eBus kommunikációs interfész
PARAMÉTEREK
| MiSet | |
| Szobahőmérséklet beállítási tartománya | 5 - 30 °C |
| Melegvíz-hőmérséklet beállítási tartománya | 35 - 65 °C |
| csatlakozás | Kábeles (SRT 380) |
| Teljesítmény | eBUS-on keresztül |
| Equithermikus vezérlés | Igen |
| Adaptív fűtési görbe | Igen |
| Méretek (h x b x t) | 122 x 122 x 26 mm |
| Beszerelés | Falra szerelhető |
