Termék részletes leírása

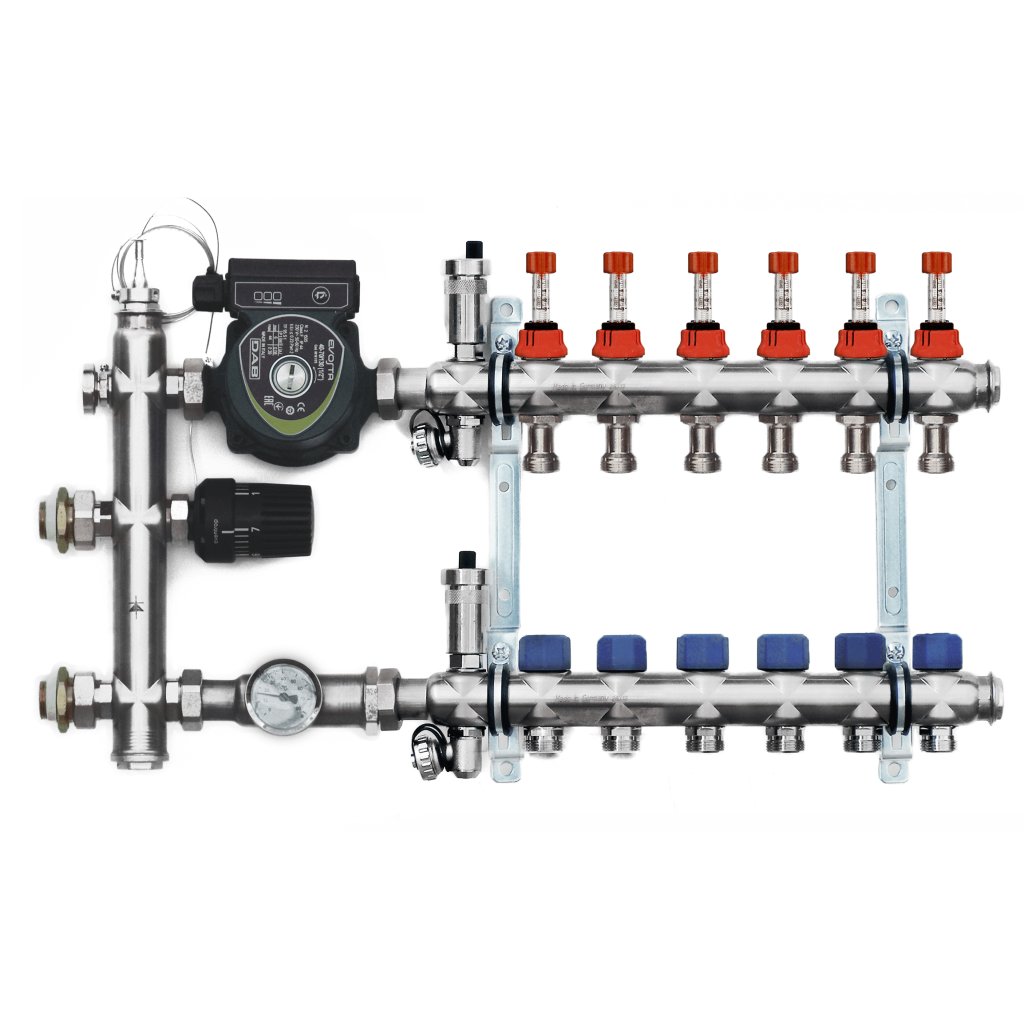

Rozsdamentes acél elosztó padlófűtéshez elektronikus szivattyúval

Az elosztók kiváló minőségű rozsdamentes acélból készülnek a német DIN EN 1264-4:2009-11 szabványnak megfelelően.

Az elosztók minden típusú műanyag csővezetékhez használhatók, beleértve a többrétegű csöveket és a rezet is. A cső 3/4" EK szerelvénnyel van csatlakoztatva.

A padlófűtési elosztók dupla szabályozható áramlásmérőkkel vannak felszerelve, áramlásjelzővel (Regolux 0-5 l/min), memóriával és hőszabályozó szelepekkel (M30 x 1,5 csatlakozóval) minden körön, így minden fűtőkör külön-külön szabályozható.

A gyűjtőcső automatikus légtelenítő szelepeket, forgó leeresztő szelepeket és nikkelezett hordozókat tartalmaz.

Sokrétű specifikáció:

• automatikus szellőztetés
• 15, 16, 20-as csövek csatlakoztatása RCS 15, 16, 20-as szorítószerelvényekkel
• teljesítmény: 25 kW, ?t 10k; 2,14^m3/h
• származási ország: Németország

Az elosztó műszaki paraméterei:

• cél: fűtési és hűtési rendszerek
• megengedett folyadékhőmérséklet: -10 °C és +120 °C között
• max. megengedett üzemi hőmérséklet: +80 °C
• max. megengedett üzemi nyomás: 6 bar
• max. vizsgálati nyomás: 10 bar
• mérési tartomány: 0 - 5 l/min
• áramlási sebesség: 2,14^m3/h
• anyag: sárgaréz, hőálló műanyag, rozsdamentes acél 1.4301
• tömítés: EPDM
• mérési pontosság: ± 10 %
• menet: DIN ISO EN 228-1
• folyadékok: fűtővíz, hűtővíz, vízkeverékek szabványos korróziógátló fagyállóval
• szerelvények: Press-Messing Ms 58, nikkelezve
• lapos tömítés: WS 3825
• hangszigetelés: DIN 4109
• ajánlott cső: PEX-AL-PEX 16 x 2 cső
• ajánlott csatlakozások csőszerelvények: ALPEX 16 x 2 ALU-EK
• fióktelepek kapcsolata: Ek, Eurokonus
• bemeneti és kimeneti csatlakozás: 1"
• áramlásmérők: kettős szabályozásúak, zárási lehetőséggel

A szivattyú műszaki paraméterei:

• min. teljesítmény: 6 W
• maximális teljesítmény: 44 W
• max. áramlási sebesség: 3,6^m3/h
• max. elmozdulás: 7 m
• tápegység: 230V/50Hz
• maximális csőnyomás: 10 bar
• beépítési hossz: 130 mm
• csatlakozó menet - anya: 6/4"
• maximális hőmérséklet: 120 °C
• az áramlásszabályozás típusa: elektronikusan
• működési lehetőségek: állandó nyomás, arányos nyomás, állandó sebesség

A készlet tartalmazza:

• elektronikus szivattyú DAB Evosta 40/70-130
• hőmennyiségmérő a visszatérő vezetékben
• oventrop hőszabályozó szelep
• hőmérsékletmérő szonda kapillárissal
• hátracsapószárny
• gyűjtőcső automatikus szellőztetéssel

• rozsdamentes acél test tartókkal
• automatikus szellőztetés
• leeresztő forgószelepek
• memóriával ellátott, kétszeresen szabályozható áramlásmérők
• rozsdamentes acél hőszabályozó szelepek szervohajtás felszerelésének lehetőségével, M30 x1,5 csatlakozóval

Az eladó nem felelős a rendszerben lévő szennyeződések által okozott működési hibákért. Ezért javasoljuk, hogy a fűtési rendszer minden egyes üzembe helyezése előtt a gyártó utasításai szerint alaposan át kell öblíteni a teljes rendszert.
