SET - PROFI DC 1000V kapcsolótábla 2 húrhoz T1T2 (B+C) 12,5 kA fotovoltaikához

Termék részletes leírása

SET - PROFI DC 1000V elosztószekrény 2 T1T2 (B+C) 12,5 kA fotovoltaikához, T1T2 (B+C) 12,5 kA elosztáshoz

Előre elkészített szerelőkészlet fotovoltaikához. Különálló rögzítésre tervezték 2 húrhoz. A szállítás tartalmaz egy kapcsolótáblát + minőségi alkatrészeket a fotovoltaikához: túlfeszültség-védők, biztosítékmegszakítók és biztosítékok.

A kapcsolóberendezés IP65 védettségű, ami azt jelenti, hogy a 2-szálas kapcsolóberendezés teljesen ellenáll a pornak és a percenkénti 12,5 literes áramlási sebességű és 30 kN/m² nyomású vízpermetnek minden szögből, legalább 3 percig, 3 méter távolságból történő permetezésnek.

A készletet minőségi VCX termékekből állították össze, amelyekről megfelelőségi nyilatkozat áll rendelkezésre.

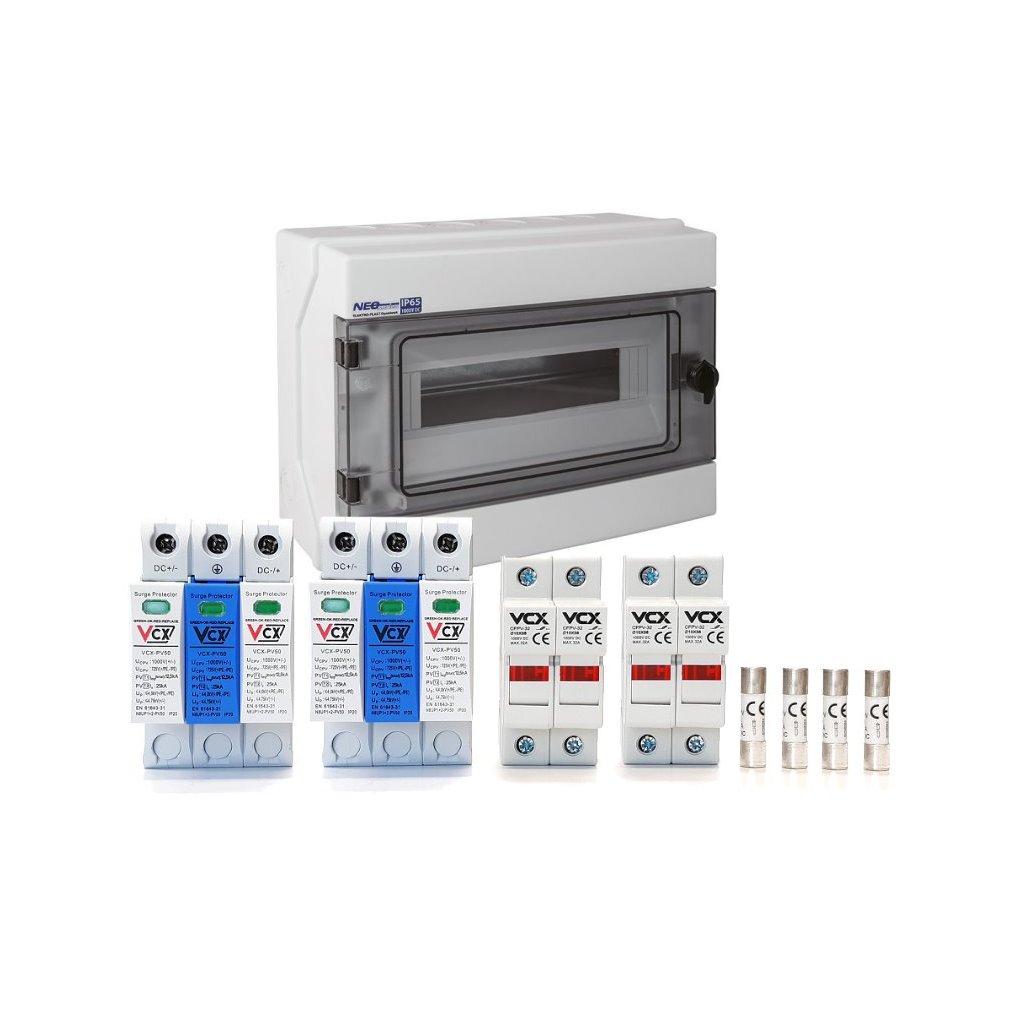

A SET a következő összetevőket tartalmazza:

1x RH-12 NEO kapcsolótábla fotovoltaikához

Az RH "NEO" sorozat kiváló minőségű hermetikus kapcsolóberendezései váltakozó feszültségű (AC) és egyenáramú (DC) feszültségű, fotovoltaikus rendszerekhez. Lakossági és ipari felhasználásra tervezték, túláram-megszakítók és elektromos eszközök felszerelésének lehetőségével.

Az RH "NEO" házban az IP65 védelmi fokozatot kétféle tömítés biztosítja: egy tömítés a ház belsejében és a fedél elülső részén, valamint egy további tömítés a fedélen és az üvegen. A szekrény elülső része átlátszó színű ajtóval rendelkezik.

Az ajtó a zsanérok megfelelő oldalra fordításával jobbra vagy balra nyitható.

- Méretek (hosszúság x szélesség x magasság): 260 x 330 x 138 mm
- Súly: 1,57 kg
- Védelmi besorolás: IP65
- Működési feszültség Unr: 230/400V
- Szigetelési feszültség: 500VAC 1000VDC
- Névleges áram AC-ben: 100A
- Modulok száma: 12
- Modul magassági tartomány: 68-75 (95) mm
- PE szorító: 11x (1,5-16) + 2x (6-25)
- N bilincs: 11x (1,5-16) + 2x (6-25)
- Ütésállóság: IK 07 osztály
- Halogénmentes: igen
- Zár: nem
- Osztály: II
- TH35 sínek száma: 1x
- Üzemi hőmérséklet: -25°C és +60°C között

2x túlfeszültségvédő VCX PV50 DC osztály T1T2 (B+C) 3P 1000V 12,5 kA GDT gázszikraközzel

Technikailag fejlett túlfeszültség-védő gázszikrafogóval, amely B és C osztályú túlfeszültség-védőként működik. Ez egy élvonalbeli és innovatív villámvédelmi megoldás a fotovoltaikus létesítmények számára.

Egy speciális, nagy átfolyású varisztor (MOV) és gázszikraköz (GDT) felhasználásával készült védőelem. Ezért egy vagy két varisztor használata megfelelhet azoknak a szabványoknak, amelyeket más gyártóknak több varisztor eléréséhez szükséges. Ha kevesebb varisztort használunk, akkor csökken a védőelem mérete. Védőnk 18 mm/1 pólus széles, és a 3 pólus teljes szélessége mindössze 54 mm.

A túlfeszültségvédő a DC+ és DC- modulokban varisztorokkal (MOV), a PE modulban pedig gázszikra résszel (GDT) van felszerelve, ami hatékonyan kiküszöböli a varisztorok szivárgási áram és üzemi áram miatti öregedésének problémáját.

- Védelmi osztály: T1 T2
- Védőelem: varisztor-szikraköz (MOV+GDT+MOV)
- Csatlakozás max: 35 mm2
- Névleges üzemi feszültség: Un 1000V DC
- Maximális üzemi feszültség: Uc 1060V DC
- Vizsgálati áram: In(8/20) 25 kA
- Maximális áram: Imax(8/20) 50 kA
- Impulzusáram: Iimp(10/350) 12,5 kA
- Feszültségvédelem: feszültség: <4,75 kV
- Tárolási hőmérséklet: -30/+70°C
- Üzemi hőmérséklet: -30/+50°C
- Védelmi fokozat: IP 20

2x biztosítékmegszakító VCX CFPV-32, 2P, 32A, 1kV, jelzéssel, DIN sínre szerelve

A biztosítékmegszakító a fotovoltaikus strangok rövidzárlat-védelmét szolgálja. 10 x 38 mm méretű hengeres biztosítékkötegekhez van tervezve (nem tartozik a szétkapcsolóhoz). Az elülső oldalon található optikai LED-es biztosítékállapotjelző jelzi a biztosíték meghibásodását.

- Biztosítéktartó 10×38: max 32A 1000V DC
- Pólusok száma: 2P
- Fogókapacitás: 0,5-10mm2
- Szerelési mód: TH-35 sín
- Névleges feszültség (Un): 1000V DC
- Modulok száma: 2
- Működésjelző: igen, LED

4x DC biztosíték VCX 1000V 10x38 mm 10x38 mm napelemes rendszerekhez 16A

A biztosítékot fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére használják. A betét lehetővé teszi egy panellánc rögzítését. A biztosítékot az MC4 tartóba vagy a 10x38 biztosítékalapba szerelik.

- Hengeres biztosítékbetét 10×38, 15A 1000V DC
- Fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére szolgál
- Névleges áram: 16A
- Névleges feszültség: 1000V DC
- Jellemzők: késleltetett
- Üzemi hőmérséklet: -40 ~ +90 °C
- Az IEC60269 szabványnak megfelelően
- Működési kategória gPV: teljes körű védelem

Figyelmeztetés:

A berendezéseket csak erre felhatalmazott személy - 50/1978. sz. rendelet szerinti tanúsítvány (villamosipari képesítéssel rendelkező személy) - és fotovoltaikus rendszerek villanyszerelője (26-014-H) telepítheti.) A helytelen kábelezés és beállítások áramütést, rövidzárlatot vagy túlterhelést okozhatnak, és ennek következtében tűzesethez vezethetnek. A helytelen kábelezés és rendszerbeállítások miatti reklamációkat nem tudjuk elfogadni.
