SET - PROFI DC 1000V kapcsolótábla 2 húrhoz T2 (C) fotovoltaikához

Termék részletes leírása

ET - PROFI DC 1000V elosztószekrény 2 soros T2 (C) fotovoltaikus rendszerekhez

Előre elkészített szerelőkészlet fotovoltaikához. Különálló rögzítésre tervezték 2 húrhoz. A szállítás tartalmaz egy kapcsolótáblát + minőségi alkatrészeket a fotovoltaikához: túlfeszültség-védők, biztosítékmegszakítók és biztosítékok.

A kapcsolóberendezés IP65 védettségű, ami azt jelenti, hogy a 2-szálas kapcsolóberendezés teljesen ellenáll a pornak és a percenkénti 12,5 literes áramlási sebességű és 30 kN/m² nyomású vízpermetnek minden szögből, legalább 3 percig, 3 méter távolságból történő permetezésnek.

A készletet minőségi VCX termékekből állították össze, amelyekről megfelelőségi nyilatkozat áll rendelkezésre.

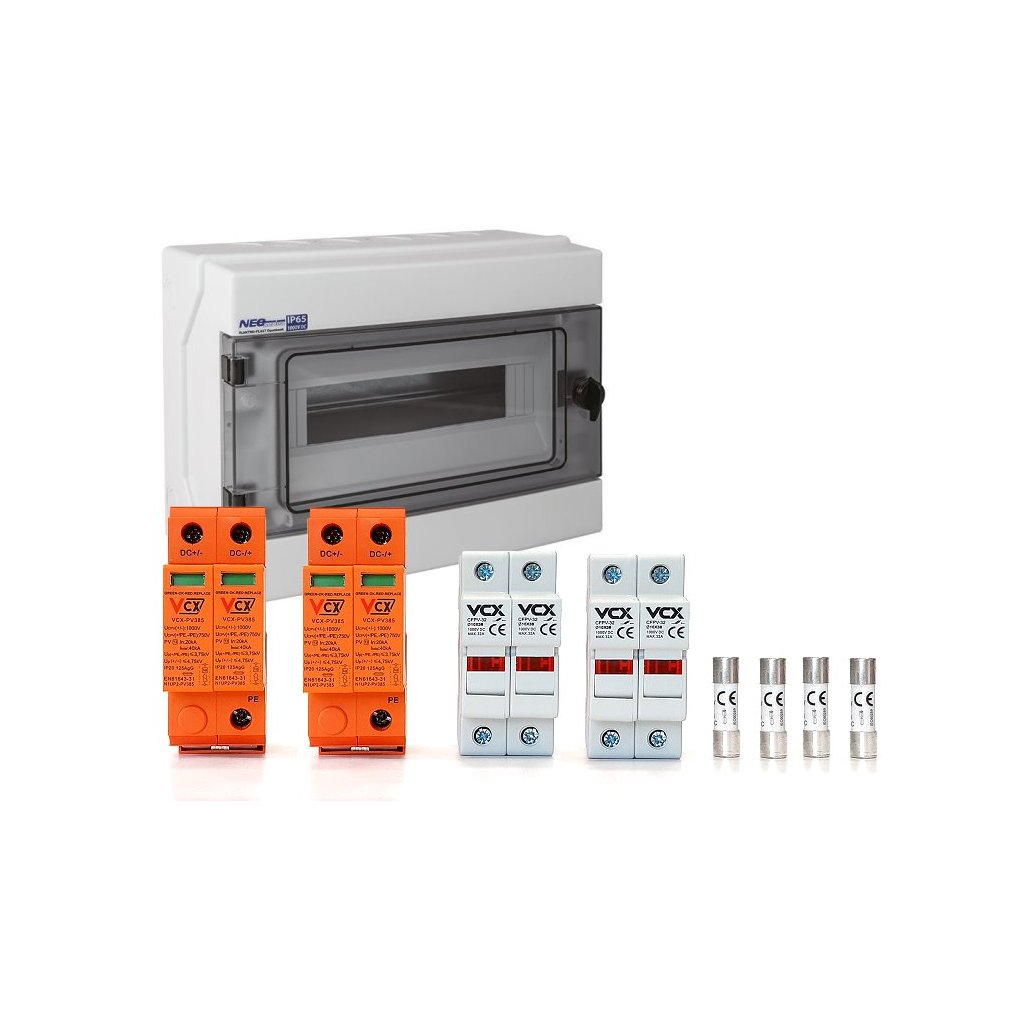

A SET a következő összetevőket tartalmazza:

1x RH-8 NEO kapcsolótábla fotovoltaikához

Az RH "NEO" sorozat kiváló minőségű hermetikus kapcsolóberendezései váltakozó feszültségű (AC) és egyenáramú (DC) feszültségű, fotovoltaikus rendszerekhez. Lakossági és ipari felhasználásra tervezték, túláram-megszakítók és elektromos eszközök felszerelésének lehetőségével.

Az RH "NEO" házban az IP65 védelmi fokozatot kétféle tömítés biztosítja: egy tömítés a ház belsejében és a fedél elülső részén, valamint egy további tömítés a fedélen és az üvegen. A szekrény elülső része átlátszó színű ajtóval rendelkezik.

Az ajtó a zsanérok megfelelő oldalra fordításával jobbra vagy balra nyitható.

- Méretek (hosszúság x szélesség x magasság): 260 x 260 x 138 mm
- Súly: 1,27 kg
- Védelmi besorolás: IP65
- Működési feszültség Unr: 230/400V
- Szigetelési feszültség: 500VAC 1000VDC
- Névleges áram AC-ben: 100A
- Modulok száma: 8
- Modul magassági tartomány: 68-75 (95) mm
- PE bilincs: 9x (1,5-16)
- N bilincs: 9x (1,5-16)
- Ütésállóság: IK 07 osztály
- Halogénmentes: igen
- Zár: nem
- Osztály: II
- TH35 sínek száma: 1x
- Üzemi hőmérséklet: -25°C és +60°C között

2x Túlfeszültségvédő VCX T2-DC (PV385) DC osztály T2 (C) 2P 1000V Professional Plus

Technikailag nagyon fejlett, a legmagasabb minőségű túlfeszültség-védő, amelyet a fotovoltaikus berendezések védelmére terveztek, és C osztályú túlfeszültség-védőként működik . Fel van szerelve a működés vizuális jelzőjével (zöld - védelem, piros - nincs védelem).

Az új T2-DC modell magasabb minőségű belső feldolgozással rendelkezik (a legszigorúbb kritériumoknak is megfelel), és így teljes mértékben felváltja az eredeti PV375 modellt, amely az eladások sikerévé vált, és számos PV-berendezésben megtalálható.

VCX T2-DC (PV385) DC Class T2 (C) 2P 1000V Professional Plus Class T2 - Kiváló minőségű, nagy átfolyású varisztor (MOV) felhasználásával gyártott védőkészülék. Ezért egyetlen varisztor használata megfelel azoknak a szabványoknak, amelyeket más gyártóknak több varisztor alkalmazásával kell teljesíteniük.

A védő csak 18 mm széles az 1 pólusnál, és a 2 pólus teljes szélessége csak 36 mm.

- Védelmi osztály: T2
- Védőelem: varisztor
- Csatlakozás max: 35mm2
- Névleges üzemi feszültség: Un 1000V DC
- Vizsgálati áram: In(8/20) 20 kA
- Maximális áram: Imax(8/20) 40 kA
- Feszültségvédelmi szint: <4,0 kV-ig
- Tárolási hőmérséklet: -30/+70°C
- Üzemi hőmérséklet: -30/+50°C
- Védelmi fokozat: IP 20

2x biztosítékmegszakító VCX CFPV-32, 2P, 32A, 1kV, jelzéssel, DIN sínre szerelve

A biztosítékmegszakító a fotovoltaikus strangok rövidzárlat-védelmét szolgálja. 10 x 38 mm méretű hengeres biztosítékkötegekhez van tervezve (nem tartozik a szétkapcsolóhoz). Az elülső oldalon található optikai LED-es biztosítékállapotjelző jelzi a biztosíték meghibásodását.

- Biztosítéktartó 10×38: max 32A 1000V DC
- Pólusok száma: 2P
- Fogókapacitás: 0,5-10mm2
- Szerelési mód: TH-35 sín
- Névleges feszültség (Un): 1000V DC
- Modulok száma: 2
- Működésjelző: igen, LED

4x DC biztosíték VCX 1000V 10x38 mm 10x38 mm napelemes rendszerekhez 15A /ST10PV 15A/

A biztosítékot fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére használják. A betét lehetővé teszi egy panellánc rögzítését. A biztosítékot az MC4 tartóba vagy a 10x38 biztosítékalapba szerelik.

- Hengeres biztosítékbetét 10×38, 15A 1000V DC
- Fotovoltaikus berendezések és kisfeszültségű egyenáramú berendezések védelmére szolgál
- Névleges áram: 15A
- Névleges feszültség: 1000V DC
- Jellemzők: késleltetett
- Üzemi hőmérséklet: -40 ~ +90 °C
- Az IEC60269 szabványnak megfelelően
- Működési kategória gPV: teljes körű védelem

Figyelmeztetés:

A berendezéseket csak erre felhatalmazott személy - 50/1978. sz. rendelet szerinti tanúsítvány (villamosipari képesítéssel rendelkező személy) - és fotovoltaikus rendszerek villanyszerelője (26-014-H) telepítheti.) A helytelen kábelezés és beállítások áramütést, rövidzárlatot vagy túlterhelést okozhatnak, és ennek következtében tűzesethez vezethetnek. A helytelen kábelezés és rendszerbeállítások miatti reklamációkat nem tudjuk elfogadni.
