Sziget napelem szerelvény SOLARFAM 510Wp, 12V, akkumulátor 200Ah, inverter 230VAC 1000W

Termék részletes leírása

Napsziget-készlet nagyobb közvetlen kimeneti teljesítménnyel és nagy kapacitású akkumulátorral áram nélküli helyekre. A szerelvényt gazdaságosan, alacsony és közepes energiafogyasztásra tervezték. Ideális kerti házakhoz, nyaralókhoz, kabinokhoz, hajókhoz vagy akár lakóautókhoz, ahol a vételár döntő fontosságú. A nagy kapacitású tartalék akkumulátor hosszabb ideig képes a készülékek áramellátására.

FIGYELEM! A napelemes készlet beszerelését mindig csak megfelelően képzett személy végezheti!

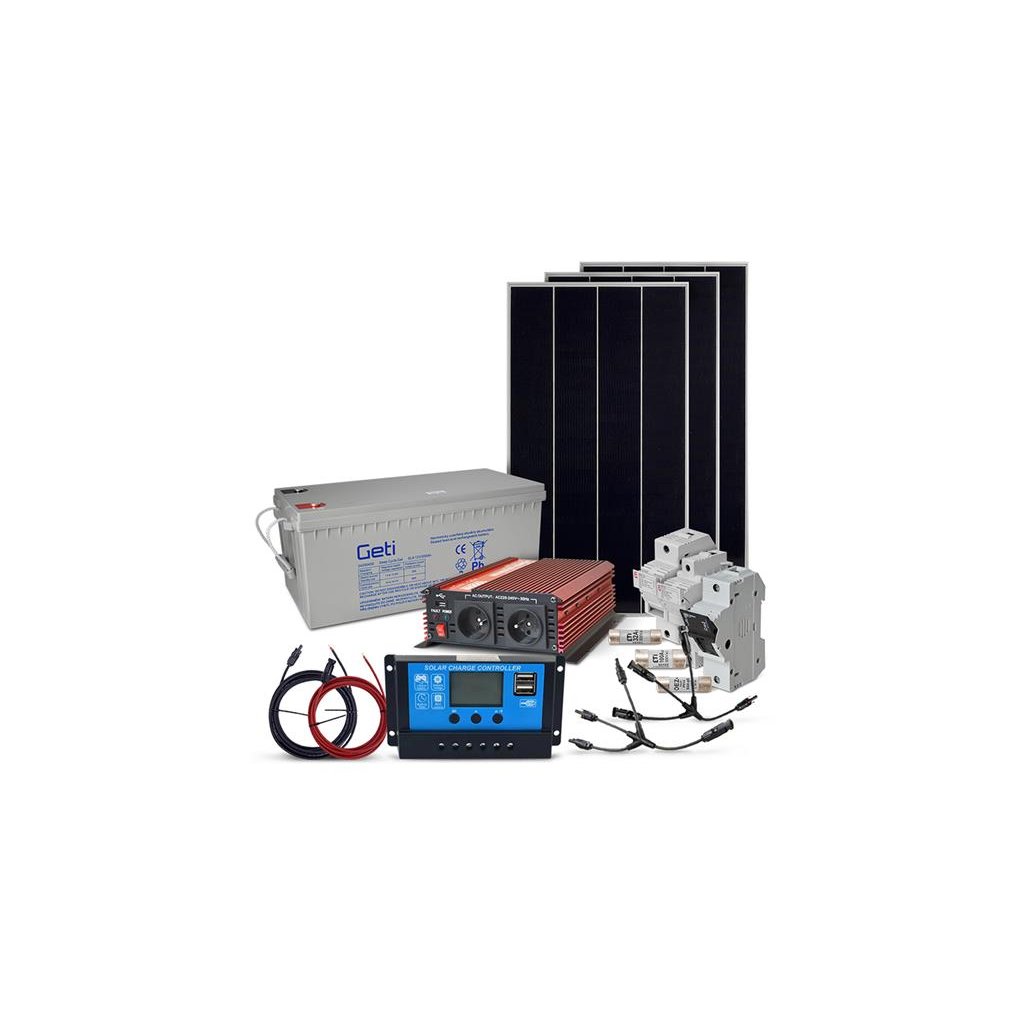

MEGJEGYZÉS: Az összeszerelésről készült fotó csak illusztrációként szolgál. A valóságban szállított alkatrészek eltérhetnek az ábrán láthatóaktól. Ez nem befolyásolja a felsorolt paramétereket vagy a szerelvény működését.

A szerelvény 12V-os rendszerfeszültséggel működik.

A napelemes rendszer a következő komponenseket tartalmazza:

3x napelem 12V/170W monokristályos zsindely 1230 x 670 x 30mm SOLARFAM "Cat.No.: 04280274"
1x SOLARFAM PWM 12-24V/30A napelemes vezérlő "Cat.No.: 04280139"
1x SOLARFAM 2x10.0M-4mm2 napkollektor kábel piros-fekete "Cat.No.: 04290056"
1x MC4 3in1 negatív egyesítő csatlakozó "Cat. no.: 03510112"
1x MC4 3in1 pozitív egyesítő csatlakozó "Cat. no.: 03510113"
1x biztosíték leválasztó a fotovoltaikus panelhez 32 A "Cat.No.: 04290199
1x AGM 12V 200Ah SOLARFAM ólom-sav akkumulátor "Cat.No.: 04250509"
1x Feszültség átalakító Geti 12V/230V 1000W "Cat. no.: 04230469"
1x biztosíték leválasztó 50A GETI GF-F04, kat.sz.: 04290200
1 x Akkumulátor leválasztó GETI GF-S01, kat.-szám: 04290202
1 x DC MEGA biztosíték fotovoltaikus rendszerekhez 100A/32V, kat.sz.: 04290015

Az inverter nem használható el. forgó gépekhez (aszinkronmotorok, keringető szivattyúk, körfűrészek, marógépek stb.)

A készlet két darab 10 m hosszú kábelt tartalmaz. A kábelek végén a napelemhez való csatlakoztatáshoz MC4-es csatlakozókat helyeztek el. A kábel egy részét a napelemes vezérlő és az akkumulátor összekapcsolására is használják. Az inverter egyenáramú tápkábelekkel van felszerelve, amelyeken csatlakozók vannak.

- telepítsen egy 32A biztosítékmegszakítót a PV panelhez a panelek és a vezérlő közötti pozitív kábelre
- telepítsen egy 50A biztosítékmegszakítót a vezérlő és az akkumulátor közötti pozitív kábelre
- szerelje be a MEGA 100A biztosítékot a lehető legközelebb az akkumulátor pozitív pólusához
- telepítse az akkumulátor leválasztóját az akkumulátor pozitív kábelére úgy, hogy az a vezérlőt és az invertert is leválasztja

A szerelvény nem tartalmaz rögzítőelemeket. A tervezett elhelyezési módnak megfelelően külön kell megrendelni.
