Vegyes HPW-SNC kazánkészlet hőmennyiségmérő előkészítéssel, szivattyú nélkül 20kW-ig

Műszaki információk és felszerelés:

• teljesítmény 20kW, ∆t = 20K mellett
• max. áramlási sebesség 0,86 m3/h
• max. üzemi nyomás 6 bar
• csatlakozási távolság a gyűjtőhöz 125 mm
• DN1"
• 2x GV DN25 beépített hőmérővel, 1x GV DN25
• 1 x 1"-os cső, a helyén 1½"-os menettel rendelkező szivattyúhoz
• hátracsapószárny
• minden tömítés, 2 x 1/2" dugók

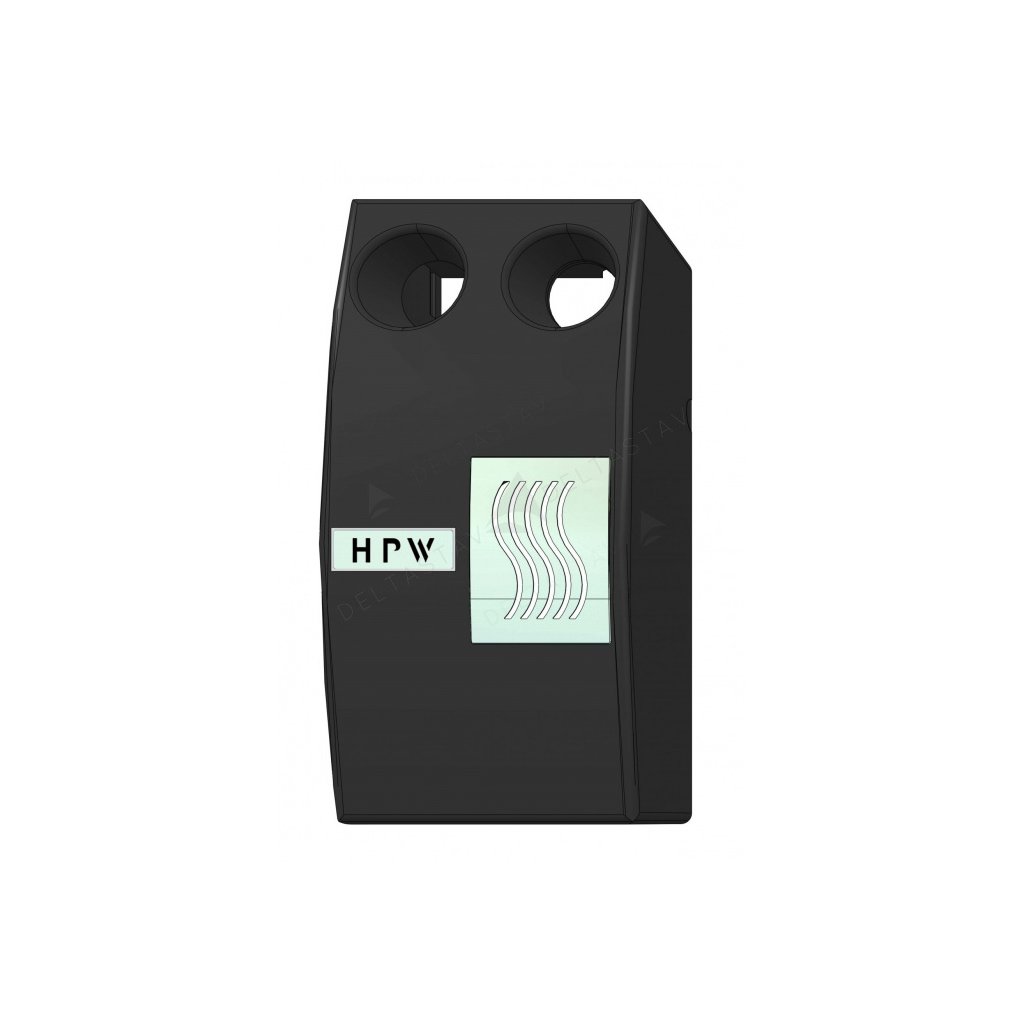

• ePP hőszigetelés
• falikarok
• külső méretek szigeteléssel H x Sz x M: 525 x 250 x 225 mm
• szivattyú nélkül /L= 180 mm/

• h helyzetbe = hőfogyasztásmérő felszerelésének lehetősége:


  csatlakozási mérettel: A TÍPUS: h= 3/4" - mérőhossz 110 mm B TÍPUS: h= 1" - mérőhossz 130 mm



!! TYPE a dimenzióval szükséges, hogy adja meg a sorrendben a jegyzetekben !!!

Válassza ki a megfelelő csatlakozószerelvényeket az anyagnak megfelelően:

• csatlakozás ALPEX 26x3- PRESS adapterhez 1 "Fx26 anyával (kód 510079)
• csatlakozás szénacélhoz DN22 - csatlakozószerelvény 22x1 "F (kód IVC60.2210)
  DN28- csatlakozó szerelvény 28x1 "F (kód IVC62.2811)
• csatlakozás a Hep2O DN28 rendszerhez - közvetlen átvezetés 1 "Fx28 (kód HX28/28)

Figyelem: az adott szerelvényből 2 db-ot kell rendelni minden szerelvényhez
